يجب تنفيذ التحكم في فقدان لوحة التردد اللاسلكي طوال عملية اختيار المواد وتحسين التصميم والتحكم في العملية وتشخيص الأخطاء. عندما تتجاوز الخسارة المعيار، يمكن حلها بسرعة من خلال عملية "تحديد السبب الجذري والتصحيح المستهدف والتحقق من الحلقة- المغلقة".
اختيار المواد: تقليل فقدان الأساس من المصدر
تردد مطابقة الركيزة: يمكن استخدام FR-4 أقل من 1 جيجا هرتز؛ حدد لوحات ذات خسارة متوسطة منخفضة مع Df أقل من أو يساوي 0.01 لـ 1-10 جيجا هرتز؛ في سيناريوهات الموجات المليمترية التي تزيد عن 10 جيجا هرتز، يجب استخدام صفائح Df PTFE المنخفضة مثل Rogers RO4350B/5880 لتحل محل FR-4، والتي يمكن أن تقلل من فقدان العزل الكهربائي بأكثر من 80%.
تقلل رقائق النحاس من فقدان الجلد: في سيناريوهات التردد العالي، يتم تحديد رقائق نحاس منخفضة المستوى -HVLP/VLP فائقة، ويتم التحكم في خشونة السطح Ra في حدود 1 ميكرومتر. يمكن لنطاق تردد الموجة المليمترية أن يقلل من فقدان الموصل بأكثر من 30٪.
اختر حلاً منخفض الخسارة لمعالجة الأسطح: تخلى عن رش القصدير HASL عالي الخسارة وانتقل إلى عملية ترسيب الذهب أو الفضة من ENIG لتجنب خسائر الموصل الإضافية الناتجة عن طبقات الأكسيد السميكة.
تحسين التصميم: منع الخسائر الإضافية في جميع أنحاء السلسلة بأكملها
التحكم المستمر في المعاوقة: الحفاظ بشكل صارم على استمرارية المعاوقة لنظام 50 أوم، مع التحكم في تسامح المعاوقة في حدود ± 5% (± 3% في سيناريوهات الموجات المليمترية)، لتجنب خسائر الانعكاس الناجمة عن تغيرات عرض الخط ومن خلال - اختلال الفتحة، والتأكد من أن خسارة الإرجاع أقل من أو تساوي -20 ديسيبل.
تحسين بنية خط النقل: ينبغي إعطاء الأولوية لاستخدام الخطوط الشريطية (المدمجة بين طبقتين من المستويات الأرضية) لخطوط التردد اللاسلكي الرئيسية، واستبدال الخطوط التمثيلية للطبقة الدقيقة لتقليل فقدان الإشعاع بأكثر من 12 ديسيبل؛ تعتمد الأسلاك السطحية دليل موجي مؤرض متحد المستوى (GCPW)، وتتم إضافة منافذ التأريض كل 10/10 على كلا الجانبين لقمع الموجات السطحية.
مطابقة تقليل تكلفة الشبكة: إذا كان من الممكن استخدام مطابقة النوع -المرحلة L- الفردية، فلن تكون الشبكات ذات الترتيب العالي - ضرورية، وسيزداد فقدان الإدراج بحوالي 0.3 ديسيبل لكل مرحلة إضافية من مطابقة LC. يُفضل استخدام ملفات الحث ذات القيمة Q العالية (قيمة Q لها تأثير أكبر بكثير على الفقد من المكثفات) لتجنب "ابتلاع" طاقة الإشارة من خلال ملفات الحث ذات القيمة Q المنخفضة.
التحسين الأقصى عبر الثقوب: يجب أن يقلل مسار التردد اللاسلكي من خلال الثقوب قدر الإمكان. عند الضرورة، اختر فتحة صغيرة من 8-12 مل ووسادة لحام صغيرة. استخدم تقنية الحفر الخلفي للتحكم في طول الوبر المتبقي في حدود 0.1 مم والتخلص منه عن طريق فقدان الإشعاع.
التحكم في العملية: تجنب حدوث خسائر إضافية أثناء المعالجة
تحكم بدقة في دقة الدائرة: اعتماد عملية الحفر المستمر الرأسي، والتحكم في تسامح عرض الخط والمسافة ضمن ± 0.5 مل، والتأكد من أن منطقة المقطع العرضي - للأسلاك قريبة من المستطيل، وتجنب فقدان الموصل الإضافي الناتج عن تسننات الجدار الجانبي.
التحكم في المحاذاة بين الطبقات: يتم التحكم في انحراف المحاذاة بين الطبقات للوحات متعددة الطبقات-في حدود ± 2 مل لضمان التداخل الكامل بين طبقة الإشارة والمستوى الأرضي المرجعي، مع تجنب انقطاع المعاوقة الناجم عن إزاحة المستوى المرجعي.
تحقيق سريع وخطة تصحيح للخسائر الفادحة

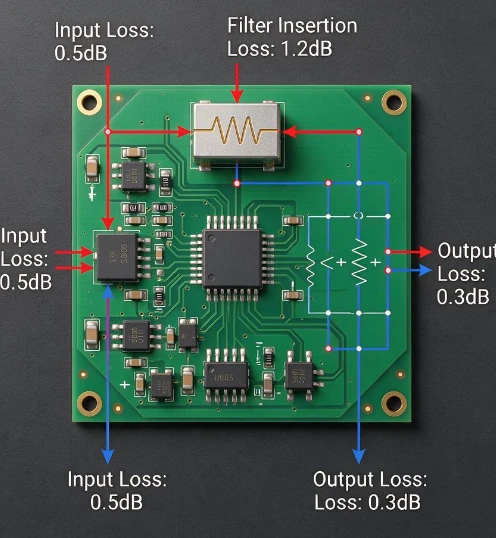

توطين الجذر القائم على الوحدة: استخدم محلل الطيف ومحلل شبكة المتجهات لتقسيم سلسلة الإشارة وفقًا لـ "مستوى النظام ← مستوى الوحدة ← مستوى المكون"، وتحديد ما إذا كانت الخسارة مركزة في اللوحة أو الأسلاك أو الشبكة المطابقة أو روابط الجهاز.
التصحيح المستهدف والسريع:
إذا تجاوز فقدان العزل الكهربائي المعيار: استبدل مباشرة لوحة التردد المنخفض والمرتفع-في نطاق التردد المقابل. يمكن أن يصل فقدان FR-4 في سيناريوهات الموجات المليمترية إلى 2 ديسيبل/بوصة، ويمكن تقليله إلى 0.5 ديسيبل/بوصة عن طريق استبدال روجرز 5880.
إذا كانت خسارة الشبكة المطابقة كبيرة جدًا: استبدل محث -Q المنخفض بمحث -عالي التردد-Q، وقم بتبسيط الشبكة المطابقة عالية الترتيب- إلى طوبولوجيا ذات ترتيب منخفض، ويمكن تقليل خسارة الإدراج المقاسة بأكثر من 0.5 ديسيبل.
إذا تسببت الكومة المتبقية في الفتحة- في فقدان الإشعاع: قم بإجراء عملية حفر خلفية لإزالة الأعمدة الزائدة، أو اضبط مسار التوجيه مباشرةً لإلغاء الفتحة-.
التحقق من الحلقة المغلقة: بعد التصحيح، يتم استخدام VNA لقياس خسارة الإدراج، ويستخدم TDR لمسح استمرارية المعاوقة للوصلة بأكملها للتأكد من أن جميع انحرافات مقاومة العقدة تقع ضمن النطاق المسموح به، وتجنب إدخال نقاط خسارة جديدة بعد التصحيح.
