من خلال نظام اختبار موحد يغطي العملية بأكملها، يمكن قفل عمر منتج ثنائي الفينيل متعدد الكلور في السلسلة بأكملها بدءًا من التحقق من التصميم والتحكم في عملية الإنتاج وحتى التحقق من موثوقية المصنع. يتمثل جوهر الأمر في بناء خط دفاع صارم للاختبارات حول أربعة أبعاد: الأداء الكهربائي، والسلامة الهيكلية، والقدرة على التكيف البيئي، والعمر-الطويل الأمد للتقادم.
المكونات الأساسية لنظام اختبار العملية الكاملة
الاختبار المسبق للمواد الواردة
التحقق من المعلمة الرئيسية للركيزة: الكشف عن قيمة Tg (الدرجة الصناعية أكبر من أو تساوي 160 درجة، درجة السيارات أكبر من أو تساوي 180 درجة)، معدل انجراف ثابت Dk أقل من أو يساوي 5%، معدل امتصاص الماء أقل من أو يساوي 0.02%، لإزالة العيوب الخلقية في المواد من المصدر.
التحقق من رقائق النحاس وقناع اللحام: قوة تقشير رقائق النحاس أكبر من أو تساوي 1.0N/mm، ولا يوجد تقشير لطبقة قناع اللحام في اختبار الشبكة المائة. لا يوجد أي تقرحات أو تفريغ بعد 10 ثوانٍ من الصدمة الحرارية عند 260 درجة.
الاختبار المضمن في عملية الإنتاج
الاختبار غير المدمر لبنية الطبقة الداخلية: المسح بالأشعة السينية للثقوب المدفونة المسدودة في ألواح متعددة-من الطبقات لضمان أن سمك النحاس لجدار الثقب أكبر من أو يساوي 20 ميكرومتر وأن انحراف محاذاة الطبقات البينية أقل من أو يساوي ± 0.05 مم، ولحجب المخاطر الخفية لطبقات الطبقة الداخلية مقدمًا.

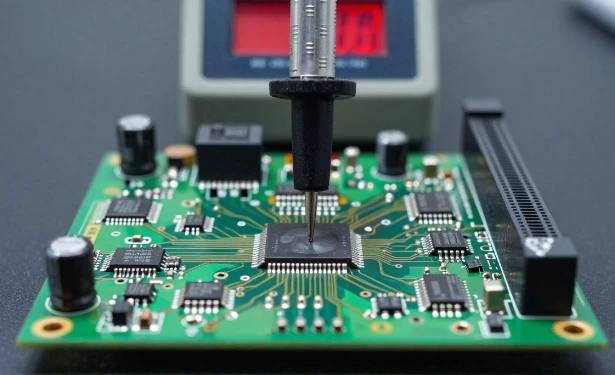

الاختبار الكهربائي للعملية الرئيسية: بعد التنميش، قم بإجراء اختبار الإبرة الطائرة على الدائرة بأكملها، مع مقاومة موصلية أقل من أو تساوي 1 أوم ومقاومة عزل للدوائر المجاورة أكبر من أو تساوي 100M Ω، لاعتراض 100% من عيوب الدائرة المفتوحة/القصر.
التحقق من موثوقية الأبعاد الكاملة قبل مغادرة المصنع
اختبار تسريع التكيف البيئي:
اختبار الدورة الحرارية: تم تدويره 1000 مرة عند -40 درجة ~+125 درجة، أي ما يعادل محاكاة حالة عمل لمدة 5 سنوات. بعد الاختبار، لم يكن هناك التصفيح أو كسر المسام.
اختبار درجة الحرارة العالية والرطوبة العالية: في بيئة تبلغ 85 درجة / 85% رطوبة نسبية لمدة 1000 ساعة، تظل مقاومة العزل أكبر من أو تساوي 500M Ω ومعدل تغيير معلمة العزل الكهربائي أقل من أو يساوي 3%.
اختبار الإجهاد الميكانيكي: تأثير ميكانيكي 20 جيجا، اهتزاز من 5 هرتز إلى 2000 هرتز لمدة ساعتين، بدون فصل المكونات أو كسر الخط؛ أكملت منتجات FPC 100000 اختبار ثني ديناميكي إضافي.
التحقق من حد الأداء الكهربائي: يطبق اختبار تحمل الجهد الكهربي جهدًا يتراوح من 250 فولت إلى 2500 فولت وفقًا لدرجة المنتج لمدة دقيقة واحدة دون انقطاع، وتصل دقة التحكم في المعاوقة للوحة السرعة العالية - إلى القيمة المستهدفة في حدود ± 10%.
اختبار التقادم على المدى الطويل: بعد تشغيل طاقة الحمل الكامل المستمر لمدة 72 ساعة، يكون انحراف معلمات الجهد/التيار الرئيسية أقل من أو يساوي ± 5%، ويتم التحقق من أن MTBF (متوسط الوقت بين حالات الفشل) أكبر من أو يساوي 100000 ساعة.
الامتثال القياسي وتحسينات{{0}الحلقة المغلقة
اتبع بدقة المعايير الدولية مثل IPC-TM-650 وIPC-6012، وقم بتطبيق IPC Class 3 في المجالات ذات الموثوقية العالية (الطب/الطيران)، مع التحكم في تفاوت عرض الخط في حدود ± 10%.
إنشاء نظام التحليل الإحصائي SPC لبيانات الاختبار، مع عملية حرجة CPK أكبر من أو تساوي 1.33. من خلال تحليل الفشل، قم بتحسين التصميم والعملية في الاتجاه المعاكس، وتشكيل حلقة جودة مغلقة-من "تكرار الاختبار والتصحيح".
