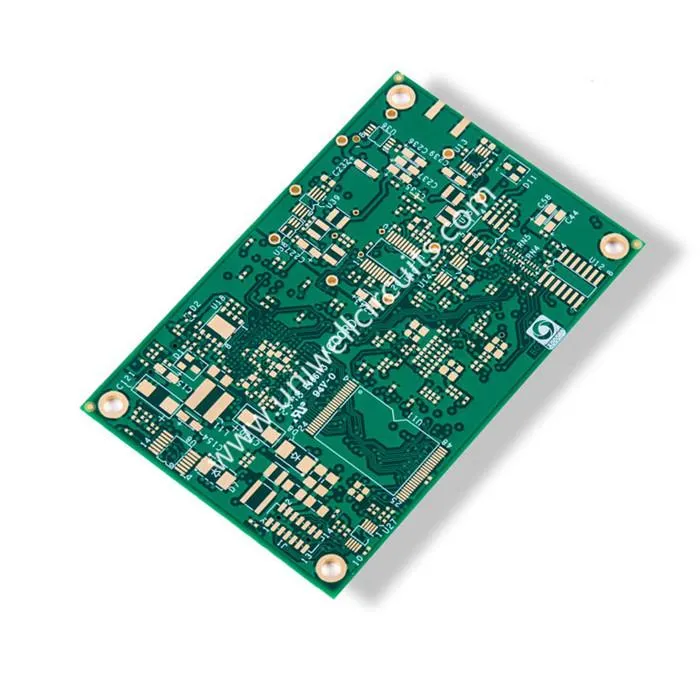

1. وصف المنتج
تخصيص
الطبقة: 10
سمك اللوح: 1.59 ملم
المعالجة السطحية: الذهب الغمر.
المادة: FR4.
الحد الأدنى لمسافة خط العرض / الخط: 4.5 / 6 ميل
مين ثقب: 0.25mm
متطلب خاص: تعبئة غير موصلة ، مراقبة مقاومة
تقدم UNIWELL الحل الكامل للعملاء الذين يحتاجون إلى منتجات LED. أحد أعمالنا الأساسية هو تصميم وتصنيع وحدة LED للعملاء الذين يحتاجون إلى سلسلة LED من الداخل. يغطي معرفتنا تقنية LED لمصابيح LED لتعبئة LED ولأضواء LED. إذا كان العملاء يرغبون في استخدام LED في منتجاتهم ، فسوف نصل إلى حل شامل أكثر فعالية من حيث التكلفة في أي وقت من الأوقات ، ونتابع مع صنع نموذج أولي على أساس ذلك ، وبالطبع نستطيع أن نضع ذلك في الإنتاج الضخم على الأكثر بأسعار تنافسية بينما تحقق أفضل جودة.

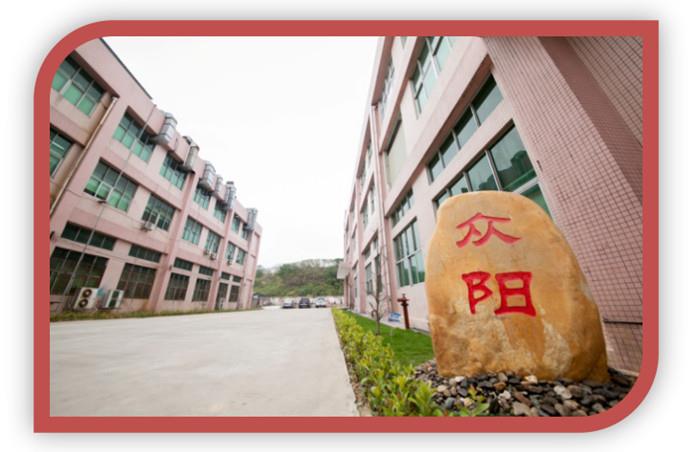

2. معلومات الشركة
أنشئت في عام 2007 ، دوائر Uniwell cO. ، lTD. هي شركة متخصصة في تصنيع ثنائي الفينيل متعدد الكلور و PCBA و EMS (خدمة تصنيع الإلكترونيات) مع ما يقرب من 10 سنوات خبرة في مجال ثنائي الفينيل متعدد الكلور ذو الدقة العالية والمتعدد الطبقات (اللوحة الإلكترونية المطبوعة) مع التركيز على سرعة دوران النماذج الأولية والنماذج المتوسطة والكبيرة. نبذل قصارى جهدنا لنكون أفضل مقدم حلول تطوير إلكتروني وقفة واحدة.
3. لدينا القدرة على تصنيع لوحة pcb
مواد | FR4 ، CEM-3 ، المعادن الأساسية ، |
الهالوجين الحرة ، روجرز ، PTFE | |
ماكس. حجم مجلس التشطيب | 1500X610 ملم |
دقيقة. سماكة مجلس | 0.20 ملم |
ماكس. سماكة مجلس | 8.0 ملم |
دفن / مكفوفين عن طريق (غير متقاطع) | 0.1MM |
حصة جانبية | 16:01 |
دقيقة. حجم الحفر (ميكانيكية) | 0.20 ملم |
التسامح PTH / الضغط على ثقب مناسب / NPTH | +/- 0.0762 مم / +/- 0.05 مم / +/- 0.05 مم |
ماكس. عدد الطبقات | 40 |
ماكس. النحاس (الداخلي / الخارجي) | 6OZ / 10 OZ |
تحمل التسامح | +/- 2mil |
طبقة لطبقة التسجيل | +/- 3MIL |
دقيقة. خط العرض / الفضاء | 2.5 / 2.5mil |
الملعب بغا | 8mil |
المعالجة السطحية | HASL ، الرصاص HASL الحرة ، |
ENIG، Immersion silver / Tin، OSP |
4. المهلة الوقت
على مدى أكثر من 10 سنوات ، قمنا بتوفير النماذج الأولية السريعة لعملائنا.
طبقات | تغيير سريع في الاحداث | طلب عينة | النظام الشامل |
غير مرتبطة | 24 ساعة | 3 أيام عمل | 7 أيام عمل |
مزدوج | 24 ساعة | 4 أيام عمل | 7 أيام عمل |
4-6layer | 48 ساعة | 5-6working أيام | 10 أيام عمل |
8-12layer | 120hours | 7-9 أيام عمل | 15 يوم عمل |
يستند FR-4 ، استبعاد الوقت الرصاص المواد | |||
5. التعبئة والشحن
التعبئة: الداخلية حقيبة مكافحة ساكنة + كرتون التصدير الخارجي.
الشحن:
الوسم : 10L الغمر الذهب عالية TG لوحات الدوائر الدائرية ، والصين ، والموردين ، والمصنعين ، ومصنع ، ورخيصة ، وتطويعه ، وانخفاض الأسعار ، والجودة العالية ، والاقتباس
