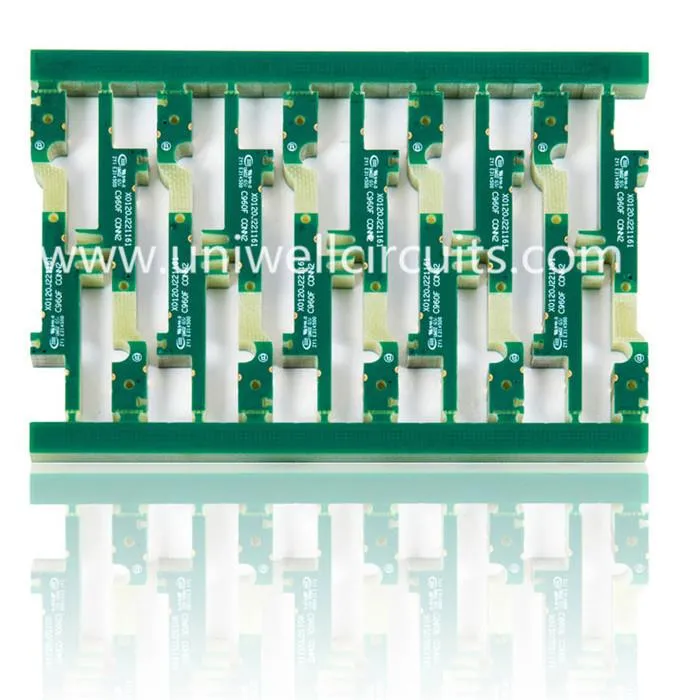

1. وصف المنتج
تخصيص:
طبقة: 2
سمك اللوحة: 2.45 ملم
المعالجة السطحية: الذهب الغمر.
المادة: FR4.
الحد الأدنى لمسافة خط العرض / الخط: 15/20 ميلي
مين ثقب: 0.3mm
الاحتياجات الخاصة: بالوعة مكافحة ، أعمى عبر
تقدم Uniwell Circuits منتجات ISO9001 و ISO14001 و TS16949 و UL المعتمدة ، لذا فهي تطبق على نطاق واسع في الاتصالات والشبكات والمنتجات الرقمية والتحكم الصناعي والرعاية الطبية والملاحة الجوية والفضائية والمجالات الدفاعية والعسكرية ، كذلك.
2. مع 10+ years'development ، نحن نبني فريق R & D المهنية ، التي تجعل لدينا أحدث التقنيات.
مواد | FR4 ، CEM-3 ، المعادن الأساسية ، |
الهالوجين الحرة ، روجرز ، PTFE | |
ماكس. حجم مجلس التشطيب | 1500X610 ملم |
دقيقة. سماكة مجلس | 0.20 ملم |
ماكس. سماكة مجلس | 8.0 ملم |
دفن / مكفوفين عن طريق (غير متقاطع) | 0.1MM |
حصة جانبية | 16:01 |
دقيقة. حجم الحفر (ميكانيكية) | 0.20 ملم |
التسامح PTH / الضغط على ثقب مناسب / NPTH | +/- 0.0762 مم / +/- 0.05 مم / +/- 0.05 مم |
ماكس. عدد الطبقات | 40 |
ماكس. النحاس (الداخلي / الخارجي) | 6OZ / 10 OZ |
تحمل التسامح | +/- 2mil |
طبقة لطبقة التسجيل | +/- 3MIL |
دقيقة. خط العرض / الفضاء | 2.5 / 2.5mil |
الملعب بغا | 8mil |
المعالجة السطحية | HASL ، الرصاص HASL الحرة ، |
ENIG، Immersion silver / Tin، OSP |
3. معلومات الشركة
Uniwell circuits co. ، تم العثور على lTD في عام 2007 ، في الصين ، وهي مؤسسة دمج لوحات الدوائر المطبوعة ، لوحة فيلم PVC / تبديل تصميم ومعالجة. بعد عقد من التطوير ، تطورت دوائر UNIWELL لتصبح شركة ذات تقنية عالية تكامل تصميم لوحة الطباعة ومعالجتها والمبيعات والمواد الجديدة والتكنولوجيا الجديدة والتكنولوجيا الجديدة. لقد وافقت دوائر UNIWELL بالفعل على شهادة نظام إدارة البيئة الدولية لإصدار شهادات الجودة ISO9000. بلغ أداء المنتج لنا IPC والمعايير الوطنية ذات الصلة.
لدى Uniwell معدات إنتاج متطورة وكاملة ، يتم إكمال جميع العمليات في المصنع. ولديها عدد من التقنيات المسجلة الملكية. تستخدم لوحة الدارة عالية الكثافة والدقة العالية واللوحة الرقيقة المصنوعة من قبل الشركة على نطاق واسع في الأجهزة الدقيقة مثل الكمبيوتر والبريد والاتصالات والأدوات الصناعية والأدوات والأجهزة المنزلية. عملاء الشركة في جميع أنحاء البلاد ، والعملاء الرئيسيون هم: إلكترونيات سامسونج ، إلكترونيات هيسنس ، طاقة شمسية متشابكة ، أجهزة هاير ، جيويانغ للأجهزة المنزلية ، مكيفات gree ، رينوري ، إلخ. من خلال شبكة مبيعات عملائنا ، تم بيع منتجاتنا في الولايات المتحدة وسنغافورة وكوريا وأماكن أخرى.
4. مبيعات دوران سنوي
5.PCB معالجة دليل المصطلحات العملية الخاصة.
1) طريقة إضافة عملية المضافة.
عملية النمو المباشر لخط الموصل المحلي في طبقة النحاس الكيميائية بمساعدة ركيزة غير موصلة ، بمساعدة عامل مقاومة إضافي (انظر مجلة معلومات اللوحة رقم 47 ، ص. 62). يمكن تقسيم لوحة الدائرة الكهربائية إلى طرق مختلفة ، مثل الجمع الإجمالي ، إضافة شبه إضافة جزئية.
2) Backpanel ، لوحة الدعم لوحة الكترونية معززة.
لوحة الدائرة ذات سماكة أكبر (مثل 0.093 "، 0.125") ، والتي تستخدم خصيصًا لتوصيل لوحات أخرى.الطريقة هي إدخال موصل متعدد الموصلات (الموصل) في الفتحة الضيقة ، ولكن ليس لحام ، ثم سلك الموصل من خلال سلك دليل المجلس ، ثم سلك الأسلاك واحدا تلو الآخر.ويمكن إدراج لوحة الدوائر العامة بشكل منفصل على الموصل.بالإضافة إلى لوحة خاصة ، لا يمكن للحفر ثقب ، ولكن السماح للجدار حفرة وإبرة استخدام لقط مباشرة ، وبالتالي فإن جودة وفتحة صارمة للغاية ، أوامر ليست كثيرة ، مصنع لوحات الدوائر العامة لا تريد أيضا ليس من السهل التقاط هذا النظام ، في الولايات المتحدة يكاد يكون درجة عالية من صناعة خاصة.
3) بناء عملية زيادة عملية.
هذا هو مجال جديد من ممارسة رقيقة الرقائقي ، هو التنوير الأقدم المستمدة من عملية IBM SLC ، في إنتاجها الياباني لمحاكاة محطة ياسو بدأ في عام 1989 ، يستند القانون على لوحة مزدوجة تقليدية ، حيث أن أول نوعين من اللوحة الخارجية الشاملة كما Probmer52 قبل طلاء السائل حساس ، بعد نصف حل تصلب وحساسة مثل جعل الألغام مع الطبقة التالية من شكل ضحل "إحساس الثقب البصري" (صورة - عبر) ، ثم إلى الكيميائية الشاملة زيادة موصل من طبقة النحاس والنحاس الطلاء ، وبعد تصوير الخط وحفره ، يمكن الحصول على السلك الجديد ومع الثقب المدفون البيني الأساسي أو ثقب أعمى.وتوفر الطبقات المتكررة طبقات متعددة من الطبقات المطلوبة.هذه الطريقة لا تقضي فقط على تكلفة الحفر الميكانيكي الباهظ ، ولكنها تقلل أيضًا الفتحة إلى أقل من 10mil.Over الماضي 5 ~ 6 سنوات ، كل أنواع كسر الطبقة التقليدية اعتماد تقنية متعددة الطبقات المتتالية ، في أوروبا ط ndustry تحت الدفع ، وجعل هذه BuildUpProcess ، يتم سرد المنتجات الحالية أكثر من أكثر من 10 أنواع. بالإضافة إلى "ثقب حساسة للضوء" أعلاه ؛ بعد إزالة الجلد النحاس ، مصنوعة نهج "حفرة" مختلفة للكيماويات القلوية لدغة الثقوب ، LaserAblation والبلازمامنصات من الألواح العضوية. كما أنه من الممكن استخدام نوع جديد من الراتنج شبه المقوى المغلفة مع "ResinCoatedCopperFoil" الجديد ، وهو مصنوع من SequentialLamination إلى أصغر ، أصغر وأرقى مجلس متعدد الطبقات. في المستقبل ، سوف تصبح المنتجات الإلكترونية الشخصية المتنوعة العالم من هذا النوع من مجلس متعدد الطبقات رقيقة ورقيقة حقا.
4) سيرميت الفخار.
مختلطة مع مسحوق المعادن ، مسحوق السيراميك إضافة عامل uf كنوع من طلاء ، يمكن أن يكون في وجه لوحة الدوائر (أو الداخلية) مع فيلم سميكة أو طريقة الطباعة فيلم ، كما القماش "المقاوم" مع إعادة التوطين ، بدلا من التجمع عندما يقترن مع المقاوم.
5) المشاركة في اطلاق النار.
إنها عملية من لوحة الدوائر الهجينة (الهجين) ، والتي طبعت على لوح صغير مع خطوط ThickFilmPaste ، التي تطلق في درجة حرارة عالية. تم حرق مختلف ناقلات العضوية في معجون الفيلم السميك ، تاركا خطوط المعدن الثمين الموصلات كموصلات الربط البيني.
6) كروس ، تداخل.
يكون مستوى السطح عابرًا بين سلكين ، وتمتلئ التقاطعات بعزل كهربائي.تتميز اللوحة العامة بطبقة واحدة باللون الأخضر بالإضافة إلى طبقة غشاء الكربون ، أو طبقة إضافية فوق الأسلاك التالية تحت عنوان "المزيد".
