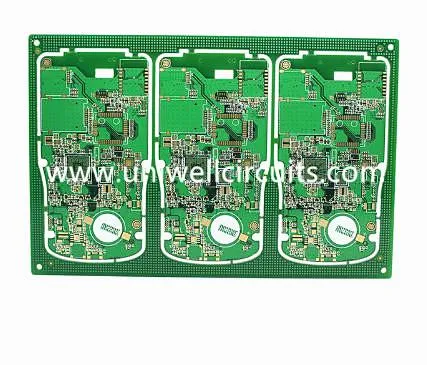

عالية التردد مراقبة مقاومة الكلور

مراقبة عالية التردد مقاومة الكلور

1. وصف المنتج

تخصيص
مراقبة عالية التردد مقاومة الكلور

طبقة: 2
سمك: 1.6 + / - 0.1 ملم
الحجم: 108.82 ملم * 88.56 ملم
لوحة مستعملة: FR4.
الحد الأدنى للعدسة: 0.3mm.
المعالجة السطحية: مطلية بالذهب.
تقنية خاصة: السيطرة على المعاوقة
Uniwell ديه خبرة غنية في تصنيع PCB مراقبة المعاوقة ،
100 ٪ تطابق متطلبات العملاء بجودة عالية.

2. مقدمة من Uniwell
1) Uniwell وجدت في عام 2007 ، Intech هي واحدة من الشركة المصنعة PCB المهنية من شنتشن في الصين ، والتي لها فرعين SHENZHEN UNIWELL CIRCUITS CO.، LTD. وجيانغمن UNIWELL CIRCUITS CO.، LTD.
2) الوفاء بأعلى معايير التصنيع الدولية من خلال الموافقة على شهادات الجودة هذه: ISO9001 ، ISO14001 ، TS16949. نحن حاصلون على شهادة UL لإنتاج ثنائي الفينيل متعدد الكلور من جانب واحد ومزدوج الأطراف ومتعدد الطبقات ، ونلتزم بجميع متطلبات معايير IPC و ROHS.
3) 40 ٪ من مبيعاتنا هي المبيعات من الخارج والتصدير إلى أوروبا والولايات المتحدة وآسيا.
4) معظم لوحات لدينا تستخدم ل EMS ، الصناعية ، الطاقة ، الطبية وغيرها من المنتجات.

3. مزايا unniwell:

1) نحن نفعل ثنائي الفينيل متعدد الكلور من جانب مزدوج حتى 40 طبقة متعدد الطبقات ثنائي الفينيل متعدد الكلور ، وظائف HDI.

2) إذا كان لديك أوامر تكرار من موردين آخرين ، وترغب في التحويل إلى Uniwell ، فسوف نقدم أفضل الأسعار.

3) ما عدا الجودة الممتازة والخدمة المهنية ، ندفع أيضا كل التفاصيل لعملائنا ، على سبيل المثال الحزمة لاستخدام حزم المجففة & مؤشر الرطوبة في حزمة مختومة فراغ لحماية PCB.

4) المواد: لدينا FR4 TG135 / TG158 / TG180 المواد الطبيعية في الأسهم ، كما أن لديها CEM3 / ROGERS / ARLON / ISOLA

5) جامد / المرن / فليكس جامد ثنائي الفينيل متعدد الكلور مع وافق ماي.

6) مرنة ، ردود الفعل بسرعة للعملاء دائما.

7) بسرعة سيكون العرض أقل من 4 ساعات ، بعض أهم الاستعلام العاجل يمكننا أن نقدم ضمن 1 ساعة.

4. الشهادات

5. التعبئة والتغليف والتسليم
التعبئة وفقا لمعايير:

توصيل
السفينة ونحن عادة عن طريق DHL ، FEDEX ، UPS ، TNT ، كما يمكننا أن السفينة حسب متطلبات العملاء.

6. القليل من المعرفة --- مقاومة ممهورة

ما هي المعاوقة؟
المعاوقة هي مزيج من السعة والتحريض لدائرة عندما تعمل على تردد عال. على الرغم من قياسه أيضًا في أومس ، إلا أنه يختلف نوعًا ما عن المقاومة التي تميز التيار المباشر. المعاوقة هي خاصية AC ، بمعنى أنها مرتبطة بالتردد ، المقاومة ليست كذلك.

ما هي مقاومة للرقابة؟
ما لم تكن قد صمم بعناية أثر وبيئته ، فإن المعاوقة عادة ما تكون "غير مضبوطة" ، بمعنى أن المعاوقة ستختلف في القيمة من نقطة إلى أخرى على طول المسار.
في الترددات العالية ، لا تتصرف آثار PCB كالوصلات البسيطة ، تساعد المعاوقة المضبوطة على ضمان عدم تدهور الإشارات أثناء مرورها حول ثنائي الفينيل متعدد الكلور.
وبشكل أساسي ، فإن المعاوقة الخاضعة للرقابة هي مطابقة خصائص المادة التحتية مع أبعاد التتبع والمواقع لضمان أن مقاومة إشارة التتبع تكون ضمن نسبة معينة من قيمة محددة. توفر لوحات المعاوقة المراقبة أداء عالي التردد.

متى تستخدم مقاومة للرقابة
عندما يجب أن يكون للإشارة مقاومة خاصة لكي تعمل بشكل صحيح ، يجب استخدام المعاوقة الخاضعة للرقابة. في التطبيقات ذات التردد العالي المطابقة لمقاومة آثار PCB من المهم الحفاظ على سلامة البيانات وضوح الإشارة. إذا كانت مقاومة التتبع ثنائي الفينيل متعدد الكلور الذي يربط مكونين لا تتطابق مع الممانعة المميزة للمكونات ، فقد يكون هناك أوقات تبديل متزايدة داخل الجهاز أو الدائرة. قد يكون هناك أيضًا أخطاء عشوائية.

ما الذي يحدد مقاومة للرقابة؟
عادة ما يتم تحديد الممانعة المميزة لتتبع ثنائي الفينيل متعدد الكلور بواسطة تفاعله الاستقرائي والسعوي والمقاومة والموصلية. هذه العوامل هي وظيفة من الأبعاد المادية للتبع ، ثابت العزل من المواد الركيزة ثنائي الفينيل متعدد الكلور ، وسمك عازل. عادة يمكن أن تتراوح مقاومة التتبع ثنائي الفينيل متعدد الكلور من 25 إلى 125 أوم. سيتم تحديد قيمة المعاوقة الناتجة عن هيكل ثنائي الفينيل متعدد الكلور بواسطة العوامل التالية:
- عرض وسمك أثر الإشارة النحاسية (أعلى وأسفل)
- سماكة المادة الأساسية أو المواد الأولية على جانبي أثر النحاس
- ثابت العزل الكهربائي للمادة الأساسية والمواد الأولية
- المسافة من ميزات النحاس الأخرى
