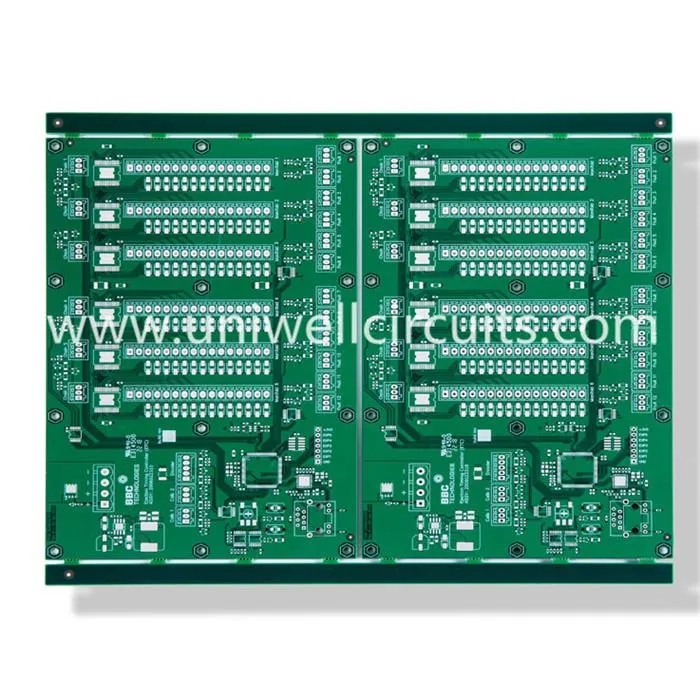

لوحة الدوائر LED

1. الإنتاج الحالي

تخصيص:
طبقة: 4
سمك اللوحة: 1.6 ملم
المعالجة السطحية: الفضة الغمر.
المادة: FR4 TG170.
الحد الأدنى لمسافة خط العرض / خط: 8 / 10mil
وزن النحاس: 105μm

يوفر Uniwell لوحة جانبية واحدة ، لوحة طبقة مزدوجة ، خنزير متعدد الطبقات (حتى 32 طبقة) ، لوحة مفردة ذات جانبين ، لوحة مزدوجة جانب المرن ومجلس متعدد الطبقات ، لوحة وصل مرنة
إن التحول السريع السريع في النموذج الأولي دون التضحية بالجودة هو أكبر شخصية.

2. معلومات الشركة
مقرها في شنتشن ، دوائر Uniwell cO. ، lTD. في التصميم والتطوير والتصنيع والمبيعات من ثنائي الفينيل متعدد الكلور ذات الدقة العالية على الوجهين ومتعددة الطبقات (المجلس الدائري المطبوعة) مع التركيز على سرعة الدوران ، النموذج الأولي ، وحدات التخزين المتوسطة والكبيرة ، يمكن أن توفر أيضا:
- تصنيع عقد ثنائي الفينيل متعدد الكلور
- خدمات تجميع PCB
- تصميم ثنائي الفينيل متعدد الكلور والبيع
- شراء المكونات وإدارة المواد
- تصميم المنتج
- سريع ثنائي الفينيل متعدد الكلور و PCBA النماذج الأولية
- جمعيات الكابلات والأسلاك
- البلاستيك والقوالب
- AOI ، اختبار الأشعة السينية ، خدمة اختبار وظيفة أخرى

3.High جودة تصميم ثنائي الفينيل متعدد الكلور يجب أن تأخذ الرعاية من المخزون.
يعد تصميم المكون من الفرضيات الأساسية لتصميم مخططات PCB عالية الجودة. وتتضمن متطلبات تصميم المكونات التركيب والتوتر والتدفئة والإشارة والجماليات.
تخطيط المكون هو فرضية أساسية لتصميم الرسوم البيانية ثنائي الفينيل متعدد الكلور عالية الجودة.

1) تخطيط المكون
وتشمل متطلبات تصميم المكونات التثبيت والتوتر والتدفئة والإشارة وعلم الجمال.

1.1.Installation
يشير إلى حالات التطبيق المحددة ، من أجل تثبيت لوحة الدائرة بسلاسة في الهيكل ، القشرة ، الفتحة ، عدم التدخل في الفضاء ، مثل حادث الدارة القصيرة ، وجعل الموصلات المحددة في موضع محدد على الهيكل أو العلبة ووضع سلسلة من المتطلبات الأساسية. لن أذهب إلى ذلك.

1.2.الإجهاد
يجب أن تكون لوحة الدائرة قادرة على تحمل جميع أنواع القوى الخارجية والاهتزاز أثناء التركيب والتشغيل. لذلك ، يجب أن يكون للوحة الدائرة شكل معقول ، ويجب أن يكون موضع الثقوب المختلفة (فتحات المسامير والثقوب ذات الشكل الخاص) على اللوحة بشكل عام ، المسافة بين الفتحة والصفيحة أكبر من قطر الثقب. في نفس الوقت ، يجب أن يلاحظ أيضا أن الأجزاء الأضعف من الألواح الناجمة عن الثقوب ذات الشكل الخاص يجب أن يكون لها أيضا قوة الانحناء. الموصل على اللوحة مباشرة "يمد" الإسكان المعدات ، وخاصة لضمان موثوقية الاستخدام طويل الأجل.

1.3.Heat
في حالة الأجهزة عالية الطاقة والتدفئة ، بالإضافة إلى ضمان ظروف تبديد الحرارة ، يجب وضعها في الوضع المناسب.خاصة في نظام محاكاة الدقة ، فمن الضروري إيلاء اهتمام خاص للآثار السلبية لحقل درجة الحرارة تولد هذه الأجهزة على دارة المضخة الهشة. بشكل عام ، يجب فصل جزء كبير من القدرة إلى وحدة ، ويجب اتخاذ بعض تدابير العزل الحراري مع دائرة معالجة الإشارة.

1.4.الإشارة
تداخل الإشارة هو أهم عامل يجب أخذه بعين الاعتبار في تصميم تخطيط ثنائي الفينيل متعدد الكلور. الجوانب الأساسية المتعددة هي: دائرة الإشارة ضعيفة وفصل دارة إشارة قوية أو حتى عزل ؛ يتم فصل جزء AC عن جزء التيار المستمر ؛ يتم فصل جزء التردد العالي عن جزء التردد المنخفض ؛ لاحظ اتجاه خط الإشارة ؛ ترتيب الخطوط الأرضية ؛ التدريع المناسب ، والترشيح وغيرها من التدابير.هذه هي الكثير من الحجج التي تم التأكيد عليها مرارا وتكرارا ، لا تتكرر هنا.

1.5.Beautiful
ليس فقط يجب عليك أن تنظر في المكان الأنيق والمنتظم للمكونات ، ولكن أيضا النظر في التدفق الرشيق للخط.كما يؤكد المواطن العادي العام على السابق ، فمن الضروري تقييم مزايا وعيوب تصميم الدوائر. من أجل تصوير المنتج ، يجب إعطاء الأولوية للمنتج الأول عندما لا يكون الأداء مطلوبًا. ومع ذلك ، في حالة الأداء العالي ، إذا كان عليك استخدام لوحة مزدوجة ، وتم إرفاق لوحة الدائرة داخلها ، يجب أن تعطي الأولوية لجمال خط المشي.القسم التالي سوف يناقش "جماليات" الأسلاك.

2) مبدأ الأسلاك
فيما يلي مقدمة تفصيلية لبعض تدابير مكافحة التدخل الأقل شيوعًا في الأدبيات. النظر في التطبيق العملي ، خاصة في تجربة المنتج ، لا يزال يتم استخدام عدد كبير من الألواح المزدوجة ، والمحتويات التالية مخصصة بشكل أساسي للوحات المزدوجة .

2.1. الأسلاك "الجماليات"
تجنّب الزوايا القائمة عند الدوران ، وحاول إجراء انتقال باستخدام قطري أو قوس.
يجب أن يكون الخط منظمًا ومنظمًا ، ويتم ترتيبه في فئات مختلفة ، والتي لا يمكنها فقط تجنب التداخل المتبادل بين الإشارات المختلفة ، بل أيضًا تسهيل التفتيش والتعديل. بالنسبة إلى النظام الرقمي ، خطوط الإشارة الخاصة بالمخيم نفسه (على سبيل المثال ، خط البيانات ، العنوان خط) بين لا داعي للقلق حول مشكلة التدخل ، ولكن ترغب في قراءة وكتابة ، إشارة التحكم على مدار الساعة ، يجب أن يكون بارد ، أفضل خط أرضي المحمية.

طابق كبير (سيتم مناقشته لاحقا أدناه) ، السلك الأرضي (يجب أن يكون "وجه") ومحاولة الحفاظ على مسافة معقولة متساوية بين خطوط الإشارة ، على فرضية منع ماس كهربائى ، التسرب بالقرب قدر الإمكان.

بالنسبة للأنظمة الحالية الضعيفة ، يجب أن تكون خطوط الأرض والطاقة أقرب ما يمكن.
استخدم نظام مكون الجدول ، خط الإشارة ممتلئ قدر الإمكان.

2.2 تخطيط الجنة.
هناك الكثير من النقاش حول أهمية وتخطيط مبدأ الخط الأرضي في الأدبيات ، ولكن لا يزال هناك نقص في التفاصيل الدقيقة والدقيقة لتخطيط خط الأرض في PCB.My الفعلي هو أنه ، من أجل تحسين موثوقية النظام (بدلا من مجرد صنع نموذج تجريبي) ، لا يمكن المبالغة في التأكيد على خط الأرض ، خاصة في معالجة الإشارة الضعيفة. ولهذا الغرض ، يجب علينا ألا ندخر جهدا لتطبيق مبدأ "انتشار مساحة كبيرة".

عند تعبيد الأرض ، يجب أن تكون شبيهة بالشبكة ، إلا إذا تم تجزئتها بواسطة خطوط أخرى. إن الأداء الحراري والموصلية عالية التردد للشبكة أفضل بكثير من الأرض بأكملها. في لوحة الأسلاك المزدوجة ، في بعض الأحيان يكون ضروريًا لفصل الأسلاك الأرضية من أجل السير على خط الإشارة ، وهو غير موات للغاية للحفاظ على مقاومة أرضية منخفضة بما فيه الكفاية.وبهذا السبب ، يجب اعتماد سلسلة من الوسائل "الذكية" لضمان "سلسة" الحالية. هذه التقنيات تتضمن:

يتم استخدام عدد كبير من مكونات التركيب السطحي لإزالة المساحة "الأصلية" التي تشغلها ثقوب اللحام.

الاستفادة الكاملة من الفضاء الإيجابي: الاستخدام المكثف لمكونات التركيب السطحي للمناسبات ، لمحاولة جعل خطوط الإشارة تتصدر ، إلى أقصى حد ممكن إلى الأرض إلى الأسفل "غير الأنانية" ، كما أنها تتضمن العديد من النصائح الدقيقة ، ولدي كتابي في واحدة من مهارات ثنائي الفينيل متعدد الكلور: دبوس الصرف لديه مجند ، هناك العديد من نوبات مماثلة ، ستواصل الكتابة.

ترتيب معقول من خطوط إشارة ، سوف يجلس في المناطق الحرجة ، ولا سيما "القلب" (هنا يتصل اتصال الأرض لوحة كاملة) "إلى" إلى الأرض ، ما دام التصميم الدقيق ، فإنه لا يزال يمكن أن تفعل ذلك.

التعاون السلبي والإيجابي: في بعض الأحيان جانب واحد على اللوحة ، الأرض هي "يائسة" ، يمكن أن تحاول جعل الجانبين من الأسلاك تنسق مع بعضها البعض في هذه اللحظة ، "لا أستطيع البقاء هنا له مكانه الخاص". ، في الموضع المعاكس المقابل للفراغ خارج قطعة من أرض العشب وضعت بما فيه الكفاية ، مرة أخرى من خلال عدد ، والموقع ، ومعقولة بما فيه الكفاية عن طريق (النظر في ثقب لديه أكبر مقاومة) ، من خلال هذا؟ Quot ؛ سيتم تقسيم "الجسر" قسرا خطوط خطوط الإشارة التي تم عبورها ، لكنها مترددة في أن تعلق ، ونأمل أن يتم دمج الجانبين موحدين من مضائق تايوان في الموصلية الكهربائية الكافية.

رقم جدار الكلب: من الصعب جداً الخروج من المكان وليس على استعداد لخط أرضي ضخم ليتم قطعه عن طريق خط إشارة واحد ، والسماح لهذه الظاهرة ظلم قليلاً ، والمشي عبر الأسلاك. ، أنا لست راضيا عن مجرد سحب الأسلاك العارية ، والإشارة على وجه التحديد وتحتاج إلى الذهاب من خلال المقاوم ، أو "أرجل طويلة" أخرى ، ويمكنني أن يكون مبررا تماما لتمديد دبوس الجهاز ، موقف الطائر لبعض الوقت ، من خلال الإشارة ، وتجنب العبور هذه الأسماء غير اللائقة: - (في معظم الحالات ، بالطبع ، يمكنني دائمًا أن أقدم مثل هذه الإشارة من المكان الصحيح لتجنب الأرض عن طريق الصليب ، والحاجة الوحيدة هي المراقبة والخيال.

على الأقل ، يجب أن يكون مسار تيار الأرض معقولًا ، ويجب ألا يتقدم تيار الإشارة الحالي والضعيف جنبًا إلى جنب. وفي بعض الأحيان ، واختيار مسارًا معقولًا ، فإن صفًا من الخطوط الأرضية يستحق مجموعة تم تكوينها بشكل غير معقول.

وأخيرًا ، بالمناسبة ، هناك قول مشهور: "يمكنك الوثوق بوالدتك ، ولكنك لا تثق بأرضك". في مناسبات معالجة ضعيفة جدًا للإشارات (أقل من microvolt) ، حتى من خلال الخطاف أو من خلال المحتال يضمن التوافق الأرضي ، على النقاط الرئيسية من فرق الجهد الأرضي لا يزال يريد أكثر من سعة الإشارة المجهزة ، على الأقل في نفس الترتيب من الحجم ، على الرغم من أن حق القدرة الاستاتيكية ، والفرق المحتملة الفورية قد لا تزال كبيرة جدا.لمثل هذه المناسبة ، المبدأ الأول هو جعل الدارة تعمل بشكل مستقل عن الأرض المحتملة قدر الإمكان.

2.3 تخطيط خط الطاقة وتصفية السلطة.
أنا لا أتفق مع الأدبيات العامة على أن خط الكهرباء يجب أن يكون سميكًا قدر الإمكان. فقط في الطاقة العالية (1 ثانية على متوسط التيار الكهربائي قد يصل إلى 1 أ) ، يجب أن تضمن عرض سلك الطاقة (خبرتي ، 50 مليون لكل 1 المقابلة الحالية لتلبية احتياجات معظم الحالات). عرض سلك الطاقة ليست المفتاح إلا إذا تم منع التداخل من الإشارة. حتى في بعض الأحيان أفضل خطوط الطاقة أفضل! جودة التيار الكهربائي هو عموما ليس في قيمتها المطلقة ، ولكن في تذبذب التيار الكهربائي وتدخل superposition.The مفتاح لتدخل الطاقة هو السعة مرشح! إذا كان التطبيق الخاص بك لديها متطلبات صارمة لجودة الطاقة ، لا تبخل على مكثف مرشح! باستخدام سعة التصفية ، لاحظ ما يلي:

يجب أن تكون دائرة كاملة من مدخلات الطاقة نهاية هناك تدابير تصفية "مجموع" ، ويجب أن تتطابق أنواع مختلفة من المكثفات بعضها البعض ، "لا يمكن أن يكون الشيء نفسه قليلا ، على الأقل ليس سيئا J للنظام الرقمي يجب أن يكون على الأقل 100 + 10 uF uF electrolytic tantalum + uF + 1 nf SMT patch 0.1.High frequency (100kHz) 100uF electrolysis + 10uF chip tantalum + 0.47uF patch + 0.1uf patch.c نظام محاكاة: لأنظمة التيار المستمر والأنظمة ذات التردد المنخفض: 1000uF | 1000uF electrolysis + 10uF tantalum + 1uF patch + 0.1uF patch.

يجب أن يكون هناك "مجموعة" من مكثفات الترشيح حول كل شريحة مهمة. بالنسبة للأنظمة الرقمية ، فإن التصحيح 0.10F يكفي ، يجب أن تكون رقاقة عامة مهمة أو عاملة وأكبر على رقاقة 10 uF tantalum أو 1 uF patch ، وهو أعلى رقائق تردد العمل (وحدة المعالجة المركزية والبلورات) و 10 NF | 470 pf أو 1 nf. يجب أن تكون السعة قريبة قدر الإمكان من دبوس الطاقة الخاص بالشريحة وبطريقة مباشرة بقدر الإمكان ، كلما اقترب أقرب.

بالنسبة لسعة مرشح الرقاقة ، يجب أن يكون السطح الداخلي (سعة الفلتر إلى قدم أنبوب طاقة الرقاقة) ثخينًا قدر الإمكان ، ويفضل مع عدة خطوط دقيقة. يطبق على مكثف المرشح مصدر جهد منخفض (AC) ، ويمنع تداخل اقتران التبادل ، خارج أنبوب مكثف القدم (من السلطة الرئيسية لتصفية السعة أ) سلك الطاقة ليست مهمة جدا ، لا يكون عرض خط سميكة جدا ، على الأقل لتناول الكثير من مساحة اللوحة. في بعض أنظمة المحاكاة ، والطاقة مطلوب أيضا إدخال لاستخدام شبكة مرشح RC لمواصلة قمع التداخل ، في حين أن خط الطاقة الأصغر يحدث أحيانا أن يكون لها تأثير المقاوم في مرشح RC ، وهو أمر مفيد.

بالنسبة لنظام يحتوي على نطاق واسع من درجة حرارة التشغيل ، من المهم ملاحظة أن مكثف الألومنيوم الكهربائي يمكن أن يقلل أو حتى يفقد تأثير الترشيح عند درجة حرارة منخفضة ، ويجب استخدام مكثفات التنتالوم المناسبة بدلاً من ذلك. على سبيل المثال ، استخدم 100uF tantalum | الألومنيوم 1000uF بدلا من الألومنيوم 470uF ، أو استبدال الألمنيوم 100uF مع رقاقة 22uF التنتالوم.

ﻻﺣ Note أن ﻣﻜﺜﻔﺎت اﻷﻟﻤﻨﻴﻮم اﻻﻟﻜﺘﺮوﻟﻴﻜﻲ ﻻ ﻳﺠﺐ أن ﺗﻜﻮن ﻗﺮﻳﺒﺔ ﺟﺪًا ﻣﻦ أﺟﻬﺰة اﻟﺘﺴﺨﻴﻦ ﻋﺎﻟﻴﺔ اﻟﻄﺎﻗﺔ

4. عملائنا الرئيسيين هم من الشركات المصنعة المتوسطة الحجم في خط الالكترونيات المستهلكين ، المنتجات الرقمية ، الاتصالات اللاسلكية ، الإدارة الصناعية ، الأتمتة والعلاج الطبي ، الخ. جلبت قاعدة عملائنا الصلبة زخما قويا لنمو الشركة.
