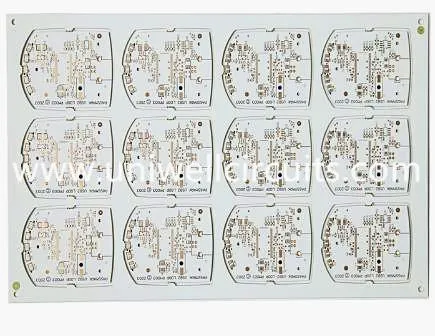

2W لوحة القاعدة الألومنيوم
1. وصف الإنتاج
2W لوحة القاعدة الألومنيوم
نحن قادة في تصنيع الألومنيوم MCPCB لجميع أنواع أضواء LED عالية الطاقة. لدينا MC-PCBs يمكن أن تستخدم ل Down Lights / Spot Lights / Street Lights / Solar Lights / Home Lights / Strip / Cove Lights إلخ. نقوم بتصميم وتصنيع MCPCBs حسب متطلباتك.
2. القدرة التقنية
نحن خاصة في تطوير وتصميم pcb ، pcb التصنيع من 1 إلى 32 طبقات (جامدة pcb ، مرنة pcb ، السيراميك pcb ، الألومنيوم pcb) ؛ يمكنك معرفة المزيد عن التكنولوجيا لدينا
| مواد | FR4 ، CEM-3 ، المعادن الأساسية ، |
الهالوجين الحرة ، روجرز ، PTFE | |
ماكس. حجم مجلس التشطيب | 1500X610 ملم |
دقيقة. سماكة مجلس | 0.20 ملم |
ماكس. سماكة مجلس | 8.0 ملم |
دفن / مكفوفين عن طريق (غير متقاطع) | 0.1MM |
حصة جانبية | 16:01 |
دقيقة. حجم الحفر (ميكانيكية) | 0.20 ملم |
التسامح PTH / الضغط على ثقب مناسب / NPTH | +/- 0.0762 مم / +/- 0.05 مم / +/- 0.05 مم |
ماكس. عدد الطبقات | 40 |
ماكس. النحاس (الداخلي / الخارجي) | 6OZ / 10 OZ |
تحمل التسامح | +/- 2mil |
طبقة لطبقة التسجيل | +/- 3MIL |
دقيقة. خط العرض / الفضاء | 2.5 / 2.5mil |
الملعب بغا | 8mil |
المعالجة السطحية | HASL ، الرصاص HASL الحرة ، |
ENIG، Immersion silver / Tin، OSP |
3. الرصاص الوقت والخدمات اللوجستية
1) المهلة
نحن نقدم خدمة تحويل 24-48 ساعة خاصة لتلبية احتياجات الخارج المتزايدة. ومع ذلك ، سيتم تعديلها عن طريق النظر في جدول التسليم إلى بلدان مختلفة. يرجى الاتصال بائع لدينا للحصول على خدمة مفصلة.
| طبقات | تغيير سريع في الاحداث | طلب عينة | النظام الشامل |
غير مرتبطة | 24 ساعة | 3 أيام عمل | 7 أيام عمل |
مزدوج | 24 ساعة | 4 أيام عمل | 7 أيام عمل |
4-6layer | 48 ساعة | 5-6working أيام | 10 أيام عمل |
8-12layer | 120hours | 7-9 أيام عمل | 15 يوم عمل |
يستند FR-4 ، استبعاد الوقت الرصاص المواد | |||
2) النقل والإمداد
نحن نقدم cif ، فوب هونج كونج أو شروط أخرى إذا كنت في حاجة.
4.FAQ
س: ما pcb الاستنسل؟
انها لوحة رقيقة من الصلب ، وهناك العديد من الثقوب على ذلك. فارغة هو مجرد كتابة فارغة وموقع لوحة pcb يصرخون بالضبط.هذا الشيء هو آلة أوتوماتيكية أو شبه أوتوماتيكية تعلق على الشريحة المستخدمة. تغطية شبكة الصلب على اللوحة ، ثم فرشاة العجينة ، على مثل منصات لحام لوحة الدوائر ، ثم وضع المكونات في. فرن التدفئة داخل المنزل ، فإنها اللحام أفضل.
س: عندما موجة اللحيم التجمع ثنائي الفينيل متعدد الكلور ، لماذا تأتي إلى القصدير المقلي Phonomenon؟
إذا كانت البقعة ، يجب أن تكون رطبة. ولا يوجد مخبوز عند رقاقة SMD ، التي خرجت من فتحات التصحيح في عينة الغاز ؛ إذا كانت جزءًا من القدم ، يجب أن تكون مبنية على أقصى حد محتمل
س: إذا كنت ترغب في الحصول على عرض الأسعار ، فما الملفات التي يجب عليّ تقديمها؟
نحن بحاجة ملف تخطيط ثنائي الفينيل متعدد الكلور وقائمة بوم على حد تعبير تكلفة PCBa.
-إذا كنت في حاجة لنا للقيام باختبار وظيفة ، يرجى أيضا تقديم تعليمات الاختبار.
س: كيف أعمل معك؟
-Email وترسل لنا ملف تخطيط ثنائي الفينيل متعدد الكلور ، قائمة بوم.
- سوف نقدم اقتباس من ثنائي الفينيل متعدد الكلور والتجمع في 2 ساعة ومكونات الأسعار في 3-7 أيام.
موافقة الاقتباس من جانبكم.
-ونحن سوف تصدر فاتورة لك عن الدفع الانتهاء.
الوسم : 2W قاعدة الألومنيوم مجلس ، الصين والموردين والمصنعين والمصنع ، ورخيصة ، ومخصصة ، وانخفاض الأسعار ، والجودة العالية ، والاقتباس
