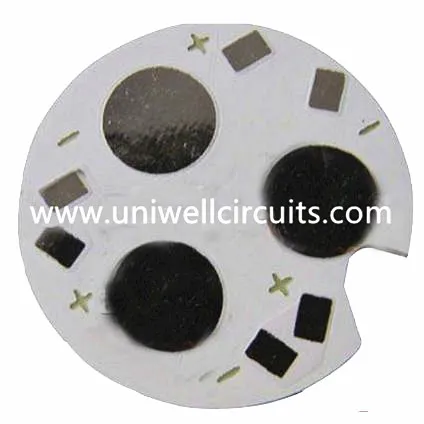

الالومنيوم لوحات الدوائر المطبوعة الأساسية

1. وصف المنتج

8_ 副本 .JPG

تخصيص

♦ الطبقة: طبقة واحدة
♦ المواد: الألومنيوم
♦ ثقب صغير: 0.2mm
♦ نقطة الاختبار: 1000
♦ قناع اللحيم: LPI White
♦ وظيفة: LED

♦ سمك: 1.6mm
♦ سمك النحاس: 35um
♦ مصغرة العرض / الفضاء: 4mil / 4mil
♦ إنهاء العلاج: HASL
♦ السلك سكرين: أسود

لدينا الآلاف من تصميم ل PCB MC.
نحن حل واحد وقفة لمتطلباتك في أضواء LED.
نحن نتعامل مع جميع أضواء LED مثل الملحقات / السائقين / المصابيح / الألواح الشمسية / البطاريات / العاكسات الشمسية للأضواء الموضعية ، الأضواء المتدلية ، الأضواء الكاشفة ، المصابيح ، أضواء الأنبوبة ، أضواء الشوارع بالطاقة الشمسية وغيرها

2. معلومات الشركة

الدوائر Uniwell هي واحدة من المصانع الرائدة في تصنيع ثنائي الفينيل متعدد الكلور في الصين. ويقع في شنتشن وتأسست في عام 2007.

Uniwell متخصصة في النماذج الأولية لثنائي الفينيل متعدد الكلور وثنائي الفينيل متعدد الكلور ، وتصنيع ثنائي الفينيل متعدد الكلور ، وتجميع ثنائي الفينيل متعدد الكلور ، والاستنسل. نحن نستخدم أحدث معدات تصنيع ثنائي الفينيل متعدد الكلور ، مع أحدث معدات الفحص لتصنيع لوحات التحمل المتقارب حتى 32 طبقة.

نحن فخورون بأن نعرض سمك النحاس حتى 10 أوقية ، مخفية أو أعمى فيا ، عالية التردد ، والألومنيوم ومركبات ثنائي الفينيل متعدد الكلور المحددة للعملاء. جميع منتجاتنا من ألواح PCB متوافقة مع معايير UL و GB (اللجنة الوطنية الصينية القياسية) ومعايير IPC-600E.

图片 86_ 副本 .JPG QQ 图片 20180524142208.jpg

3. تطبيقات الألومنيوم الكلور

تستخدم مركبات ثنائي الفينيل متعدد الكلور المدعمة بالألمنيوم أكثر من أي وقت مضى لتطبيقات تبديد الحرارة العالية / الطاقة الحرارية العالية. على الرغم من أنها صُممت في الأصل لتطبيقات توريد الطاقة العالية التحويل ، فقد اكتسبت لوحات الدوائر المطبوعة المدعومة بالألمنيوم شعبية في تطبيقات LED ، بما في ذلك إشارات المرور وإضاءة السيارات والإضاءة العامة. تسمح التصميمات المصنوعة من الألمنيوم بكثافة مصابيح LED في تصميم ثنائي الفينيل متعدد الكلور ، كما تعمل مصابيح LED المركبة على تشغيل تيارات أعلى مع البقاء في حدود درجات حرارة محددة.

وتشمل التطبيقات الأخرى لمركبات ثنائي الفينيل متعدد الكلور الألومنيوم إمدادات الطاقة والدوائر عالية التيار وأجهزة التحكم في المحركات وتطبيقات السيارات. مواد ثنائي الفينيل متعدد الكلور الأساسية الألومنيوم فعالة جدا في تطبيقات تبديد الحرارة الحرارية التي تنطوي على دوائر متكاملة ذات سطح عالي الطاقة. نظرًا لمستوى التبديد الحراري المرتفع المصاحب لمركبات ثنائي الفينيل متعدد الكلور المدعوم بالألمنيوم ، يمكن تبسيط تصميمات لوحات الدارات الكهربائية. تلغي مركبات ثنائي الفينيل متعدد الكلور الألومنيوم الهواء والغوص الحراريان القاسيان ، مما يؤدي في النهاية إلى خفض تكلفة التصميم. فقط عن أي تصميم مما يمكن تحسينه عن طريق تحسين التوصيل الحراري والتحكم في درجة الحرارة هو مرشح ل PCB المدعوم بالألومنيوم.

图片 121_ 副本 .JPG

4.خريطة الطريق التكنولوجي

منذ تأسيسها ، أنشأت Uniwell Circuits فريقًا قويًا للبحث والتطوير لتحسين قدراتها التكنولوجية.
P: Prototype SV: حجم صغير M: الإنتاج الضخم

بند			2015	2016	2017	2018	2019
طبقات	32layer		P	P	SV	SV	SV
	36layer			P	P	P	P
	42layer				P	P	P
دقيقة. خط العرض / الفضاء	طبقة داخلية	3 / 3MIL	M
		2.5 / 2.5mil	P	SV	SV	M
		2 / 2mil			P	P	P
	الطبقة الخارجية	3 / 3MIL	SV	SV	M
		2.5 / 2.5mil		P	SV	M
		2 / 2mil			P	P	P
دقيقة. حجم ثقب الحفر الميكانيكية		8mil	M
دقيقة. حجم ثقب الحفر الميكانيكية		6mil	P	P	SV	SV	SV
ابعاد متزنة	13: 1		SV	SV	M
	15: 1			P	SV	SV	SV
	16: 1				P	SV	SV
	18: 1					P	P
سمك النحاس	6 أوقية		P	SV	M
	8 أوقية		P	P	SV	M
	10 أوقية			P	SV	M
	12 أوقية				P	SV	SV
	الانتهاء من احباط النحاس غير المتماثلة 1 / 6OZ		P	SV	M

بند			2015	2016	2017	2018	2019
مراقبة المعاوقة	± 10٪		M
	± 8٪		P	P	SV	SV	SV
	± 5٪			P	P	SV	SV
سمك اللوح النهائي	سميك	6.5MM	P	SV	M
		7.5MM	P	P	SV	SV	SV
		10MM	P	P	P	P	P
	نحيف ضعيف	0.15mm و	SV	SV	SV	SV	SV
	نحيف ضعيف	0.1MM		P	P	SV	SV
ماكس. حجم اللوحة النهائية	الطول	1200MM	P	P	SV	SV	SV
ماكس. حجم اللوحة النهائية	عرض	650mm	P	P	P	SV	SV
دقيقة. إزالة الطبقة الداخلية	4layers	0.075mm		ص	P	ص	ص
	8layers	0.1MM		ص	P	ص	ص
	12layers	0.125mm		ص	P	ص	ص

بند		2015	2016	2017	2018	2019
التقنيات الخاصة	مكثف مدفون / المقاوم		P	P	SV	SV
	مجلس مرنة جامدة		P	SV	SV	SV
	Counterbore + Blind المدفون VIA S (HDI)	P	P	SV	SV	SV
	2-طبقة و متعدد الطبقات الألومنيوم القائمة على الكلور	P	SV	SV	M
	المعادن الأساسية والمواد PTFE مجتمعة ثنائي الفينيل متعدد الكلور	P	P	SV	SV	SV
	الضغط الهجين (السيراميك الأساسية + FR4 + النحاس الأساسية)		P	SV	SV	SV
	متعدد الطبقات PTFE			P	P	P
	ضغط هجين جزئي (FR4 + سيراميك)	P	P	SV	SV	SV
	تقنيات PADY Bulgy اللحيم الجزئي	P	P	SV	SV	SV
	الانتهاء من السطح الانتقائي	P	SV	SV	SV	SV
	نصف فتحة / نصف فتحة التقنيات	M
	تتقاطع الميكانيكية الأعمى عن طريق (قطر حفرة لا تقل عن 0.15mm)		ص	P	ص	ص
	رجوع تقنيات الحفر	P	SV	SV	SV	SV
	عبر في PAD	M
	V-CUT تذهب من خلال PTH	P	SV	M
	غير طبيعي فتحة / تقنيات هول (وسع ، ثقب نصف ، ثقب المسمار ، التحكم في عمق حفرة ، counterbore ، لوحة حافة الطلاء)	SV	M
	متعددة الضغط (لا يزيد عن 4 مرات)	SV	SV	SV	SV	SV

5. التعبئة والتغليف والشحن

التعبئة والتغليف: كيس مختوم ، وأكياس مكافحة ساكنة ، كرتون مناسب.

图片 122_ 副本 .JPG

الشحن
يمكننا أن نقدم فوب شنتشن ، فوب هونج كونج أو سيف في وجهة العميل.
السفينة مباشرة إلى مستودع عينتك على الصعيد العالمي.
1) الشحن الجوي
2) الشحن البحري
3) صريحة صريحة

图片 123_ 副本 .JPG
