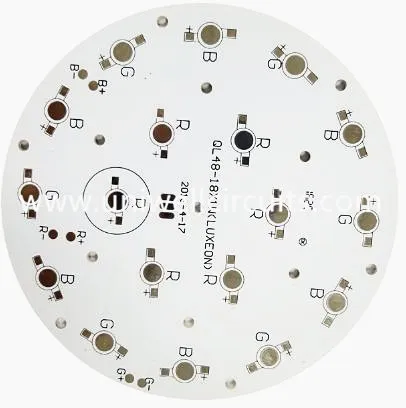

الألومنيوم عالية الطاقة أدى ضوء الشارع لوحة الدوائر العارية
1. وصف المنتج
● سمك: 0.06 بوصة (1.5 مم)
● طبقة العزل: 3.94 مل (100 ميكرون)
● سمك النحاس: 1.38 مل (35 ميكرومتر) Cu ، من جانب واحد
● قناع قناع اللون: أسود أو أبيض
● اللون بالشاشة الحريرية: أبيض أو أسود
نحن تصنيع المعادن الأساسية لوحة الدوائر المطبوعة لأضواء LED عالية الأداء التطبيقات 1.6mm الألومنيوم 75 ميكرون طبقة عازلة و 35 ميكرون من النحاس. نحن قادة في تصنيع الألومنيوم الأساسية PCBs الأساسية (MC-PCBs) لجميع أنواع أضواء LED عالية الطاقة. لدينا مولودية PCBs يمكن استخدامها للأضواء أسفل / أضواء الحال / أضواء الشوارع / الأنوار بالطاقة الشمسية / الأنوار الرئيسية / قطاع / أضواء كوف إلخ.
2. معلومات الشركة
Uniwell Circuits Co.، Ltd يجعلك الراحة والسعر لمصنعي لوحة الدوائر المطبوعة (PCB) والتجميع. نحن نقدم مجموعة واسعة من لوحات الدوائر المطبوعة حسب الطلب ، وقدرات PCB لتناسب جميع متطلبات عملائنا من ثنائي الفينيل متعدد الكلور.
جميع تجميعات PCB و PCB تلبي IPC-A-600F Class 2 و Class3 أو أعلى. نحن ISO9001: 2008 ، شهادات UL ومنتجاتنا كلها معتمدة من RoHS.
3. قدرة الإنتاج pcb:
لدى Uniwell فريق R & D قوي حتى يمكننا تقديم خدمة ذات محطة واحدة لك.
مواد | FR4 ، CEM-3 ، المعادن الأساسية ، |
الهالوجين الحرة ، روجرز ، PTFE | |
ماكس. حجم مجلس التشطيب | 1500X610 ملم |
دقيقة. سماكة مجلس | 0.20 ملم |
ماكس. سماكة مجلس | 8.0 ملم |
دفن / مكفوفين عن طريق (غير متقاطع) | 0.1MM |
حصة جانبية | 16:01 |
دقيقة. حجم الحفر (ميكانيكية) | 0.20 ملم |
التسامح PTH / الضغط على ثقب مناسب / NPTH | +/- 0.0762 مم / +/- 0.05 مم / +/- 0.05 مم |
ماكس. عدد الطبقات | 40 |
ماكس. النحاس (الداخلي / الخارجي) | 6OZ / 10 OZ |
تحمل التسامح | +/- 2mil |
طبقة لطبقة التسجيل | +/- 3MIL |
دقيقة. خط العرض / الفضاء | 2.5 / 2.5mil |
الملعب بغا | 8mil |
المعالجة السطحية | HASL ، الرصاص HASL الحرة ، |
ENIG، Immersion silver / Tin، OSP |
4. نظام الجودة
Uniwell ذ مرت شهادة ISO9001 ، والجودة هي حياتنا ، ونظام التحكم في عملية مثالية للغاية في الصين.
5. اختيار Uniwell لجميع احتياجات تصنيع وتجميع ثنائي الفينيل متعدد الكلور
في Uniwell ، نحن سريعون وفعالون من حيث التكلفة ونلتزم بمعايير الجودة الصارمة. اهتمامنا الشديد بالتفاصيل والاهتمام بالمشاريع الكبيرة أو الصغيرة هو السبب في أننا نحمل تصنيف رضا العملاء بنسبة 99٪ وثقة الشركات في جميع أنحاء العالم.
لمزيد من المعلومات حول خدماتنا وقدراتنا وكيف يمكننا حل المشكلات المتعلقة بـ PCB ، قم بملء نموذج الاتصال عبر الإنترنت. يمكنك أيضًا التواصل معنا عبر الهاتف أو الدردشة عبر الإنترنت. سنرد على الفور بكل المعلومات التي تحتاجها.
6.FAQ
س: هل السلامة لتصميم ثنائي الفينيل متعدد الكلور للتصنيع؟
جميع حقوق النشر الخاصة بالعميل لن تقوم أبدًا بتصنيع لوحة PCB لشخص آخر لديه ملفاتك ما لم نتلق كتابًا.
س: ما هي تنسيقات الملفات التي تقبلونها للإنتاج؟
ملف جربر: CAM350 RS274X
ملف ثنائي الفينيل متعدد الكلور: Protel 99SE ، P-CAD 2001 PCB
BOM: Excel (PDF ، word ، txt)
س: إذا لم يكن لديك سوى تغيير طفيف في تصميمي ، فهل نقوم بشحن أدوات NRE؟
عند إجراء أي تغيير على لوحة الدوائر المطبوعة الخاصة بك ، فإننا نقوم بتعيينها كأداة جديدة تمامًا. هذا يساعد على منع العمل الفني القديم أو برمجة باستخدام الحاسب الآلي. حتى التغيير الطفيف يتطلب نفس العملية مثل الملفات الجديدة ، لذا قد يتم تطبيق رسوم الأدوات. يرجى الاتصال مندوب مبيعات للحصول على التفاصيل.
س: ما هو الضمان لدينا على الكلور؟
نحن نضمن لوحاتنا العارية ضد عيوب في المواد والتصنيع في ظل الاستخدام العادي لمدة 90 يوما من تاريخ الشحن ("فترة الضمان"). في حالة حدوث عيب وتلقي مطالبة صالحة خلال فترة الضمان ، سنقوم ، حسب خيارنا ، بأية لوحات عارية يتم إعادتها وتأكيدها من قبلنا لتكون غير مطابقة لمواصفات الطلب و / أو الجودة المقبولة والمقبولية. المعايير ، إما (I) استبدال لوحة عارية في أي تهمة أو (II) إصدار ائتمان يساوي سعر الشراء الأصلي للوحة العارية.
