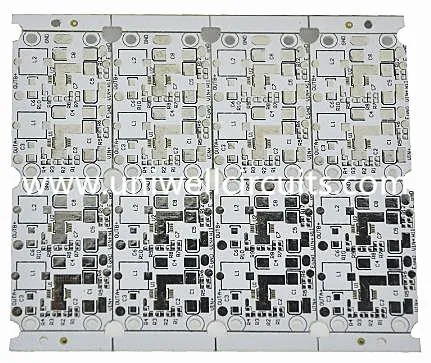

مجلس حلبة الألومنيوم الغمر تين

الغمر الألومنيوم القصدير PCB

1. وصف المنتج

الغمر الألومنيوم القصدير PCB
مواصفات عامة للألومنيوم ثنائي الفينيل متعدد الكلور
طبقة رقم: 1 طبقة
حجم الوحدة / مم: 332 * 332 ملم
المادة: الألومنيوم
سماكة الانتهاء: 1.6mm
النحاس الانتهاء: 70um
المعالجة السطحية: هال (خالية من الرصاص) ، الغمر الذهب / الفضة / القصدير ، OSP ، طلاء الذهب
Soldermask: أبيض
بالشاشة الحريرية: أبيض
التطبيق: جميع أنواع ضوء LED

Uniwell يمكن أن تفعل 1 طبقة ، طبقة 2 ، متعدد الطبقات الألومنيوم ثنائي الفينيل متعدد الكلور. ويمكن أن يكون السطح الانتهاء من طلاء الذهب ، HASL ، خالية من الرصاص ، OSP. يمكن أن يكون حجم ثقب دقيقة 0.2mm (8mil). 1 أوقية ، 2 أوقية ، سمك 3 أوقية النحاس متاح.

Uniwell يمكن أن توفر أيضا نوع من نوع بروتو تنتج بسرعة والإنتاج بالجملة. صريحة يمكن أن تلبي حاجة. أدنى سعر هو تنافسية وجودة مضمونة.

2. معلومات الشركة

الدوائر Uniwell هي مصدر لجميع احتياجات ثنائي الفينيل متعدد الكلور ذات جودة عالية!
منذ عام 2007 ، قدمنا مركبات ثنائي الفينيل متعدد الكلور عالية الجودة للعديد من الشركات في نطاق واسع من الصناعات ، من الإلكترونيات الاستهلاكية إلى الاتصالات السلكية واللاسلكية ، والطاقة الجديدة ، والفضاء الجوي ، والسيارات ، والمزيد ... يتدرج عملاؤنا من شركات Fortune 500 إلى شركات ناشئة من شخص واحد.

تعمل دوائر Uniwell مع PCB / LED ثنائي الفينيل متعدد الكلور لعدة سنوات. لقد اكتسبنا معرفة واسعة وخبرة في تصنيع ثنائي الفينيل متعدد الكلور الألومنيوم من جانب واحد إلى الوجهين والتي تستخدم أساسا في صناعة الإضاءة LED. ونحن نتطلع إلى أن يكون شريكك على المدى الطويل في الصين.

لدينا تنفيذ نظام صارم لمراقبة الجودة:

• UL معترف بها
• التفتيش البصري التلقائي
• اختبار قصير مفتوح بنسبة 100٪
• IPC A-600G
• ISO 9001- ، ISO 14001- ، ISO / TS 16949 ، ISO13485 ، IATF-16949 ، OHSAS18001 certified
• التحكم في العمليات الإحصائية (SPC)
• مراقبة المعاوقة

3. الخدمات والدعم:
• خدمات العملاء: على الخط البريد الإلكتروني / الهاتف / المفوضية الأوروبية توفر خدمات العملاء على مدار 24 ساعة ، ما قبل البيع والمبيعات وخدمات ما بعد البيع
• نموذج التوافر والسياسة: عينة الاقتباس في غضون ثلاثة أيام ؛ يتم الانتهاء من العينة في غضون أسبوع واحد.
• الضمانات / الضمانات / الشروط والأحكام: نحن نضمن الدفع المسبق.
• دعم تصدير / استيراد الدعم: لدينا خدمة دعم التصدير والاستيراد هي EX- مصنع ، فوب هونج كونج ، فوب شنتشن ، FCA هونج كونج ، FCA شنتشن و DDU بواسطة صريح
• بعد خدمة المبيعات: لجميع المشاكل التي تواجهها يرجى الاتصال بنا ، سنفعل بعد الخدمة في أي وقت.

4. ورقة التكنولوجيا

5.Application

يتم تطبيق منتجات Uniwell Circuits على نطاق واسع في جهاز الصوت c ، وحدة الطاقة الكهربائية ، معدات الاتصالات الإلكترونية ، السيارات ، الكمبيوتر ، وحدة الطاقة ، LED. التطبيق هو مجموعة واسعة جدا

6.Little المعرفة --- مقدمة من الألومنيوم ثنائي الفينيل متعدد الكلور

فريف:

ألومنيوم ثنائي الفينيل متعدد الكلور ، ويسمى أيضاً قاعدة ألومنيوم ثنائي الفينيل متعدد الكلور ، معدن ملبس (MCPCB) ثنائي الفينيل متعدد الكلور ، طبقة معدنية معزولة (IMS أو IMPCB) ثنائي الفينيل متعدد الكلور ، ثنائي الفينيل متعدد الكلور موصّل حراريًا ، إلخ. ويشمل عمومًا طبقة واحدة وطبقة مزدوجة وطبقة متعددة.

نظرية التشغيل:
تصاعد سطح جهاز الطاقة على طبقة الدائرة ، هو مناسب بشكل مثالي لتركيب الثنائيات الباعثة للضوء ذات الطاقة العالية (LED) بسهولة تبديد الحرارة المتولدة من أجهزة الطاقة.

صفة مميزة:

الألومنيوم PCB لديها الموصلية الحرارية الجيدة ، ويمكن للمواد الأساسية الألومنيوم دعم تيار كهربائي قوي بما فيه الكفاية مقارنة مع المواد FR-4. الالومنيوم ثنائي الفينيل متعدد الكلور استخدام SMT فعال جدا للتعامل مع انتشار الحرارة. ويمكن تقليل حجم المنتج ، ثم تقليل تكلفة الأجهزة والتجمع. أخيرا ، يمكن أن انخفاض درجة حرارة تشغيل المنتج ومن ثم إطالة عمر الخدمة.

العملية التكنولوجية:

1) قطع المجلس
2) حفر
3) تصوير فيلم رطب / جاف
4) النقش الحمضي / القلوية
5) بالشاشة الحريرية ، قناع لحام
6) V- قطع ، ROT
7) اختبار ، OSP
8) FQC-FQA- التعبئة والتغليف والشحن
