اكثرالفريقمتعدد الطبقات روجرز PCB
1.Product الوصف
مواصفات

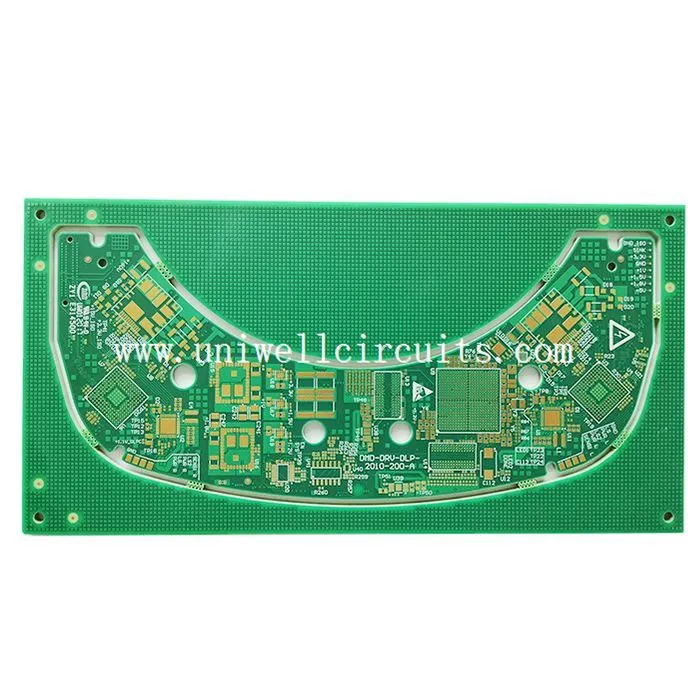

متعدد الطبقات روجرز PCB
عدد الطبقات: 6
المواد: R4350B، 1 أوقية لجميع طبقة
الحد الأدنى تك: 8mil
الحد الأدنى للمساحة (الفجوة): 8mil
الحد الأدنى للثقب: 0.30mm
سطح الانتهاء: الغمر الذهب
الخصائص: روجرز PCB متعدد الطبقات مع التحكم في المعاوقة المصنعة في منشأة ISO9001 معتمدة مع "قبل المنحنى" تكنولوجيا العملية.
Uniwell لديه ما تحتاجه عندما كنت في حاجة إليها .نحن نقدم لوحات الدوائر المطبوعة ذات جودة عالية لمجموعة متنوعة من الشركات من مجموعة واسعة من الشركات. لا يهم ما إذا كنت من أجل PCB عالية التردد مع المواد روجرز في وقت مبكر من اليوم، في وقت متأخر من الليل أو في أي وقت خلال النهار. لنا هو خدمة 24 ساعة. نحن نقدم الأسعار الأكثر تنافسية.
نحن لا نترك ك معلقة بمجرد طلب PCB عالية التردد مع مواد روجرز من يونيويل. يتوفر مهندسو الدعم لدينا على مدار الساعة طوال أيام الأسبوع للإجابة على أي أسئلة أو استفسارات قد تكون لديكم. لا يوجد حد أدنى للطلب أيضا.
2.جامدة طباعة لوحة لوحة القدرة على الإنتاج:
المواد | FR4، CEM-3، المعادن الأساسية، |
هالوجين الحرة، روجرز، PTFE | |
ماكس. الانتهاء من حجم المجلس | 1500X610 ملم |
الحد الأقصى لسماكة المجلس | 0.20 ملم |
ماكس. سماكة اللوحة | 8.0 مم |
دفن / أعمى عبر (غير الصليب) | 0.1 مم |
حصة العرض | 16:01 |
مين حجم الحفر (الميكانيكية) | 0.20 ملم |
التسامح PTH / الضغط على ثقب صالح / NPTH | +/-0.0762 مم / +/-0.05 مم / +/-0.05 مم |
ماكس. عدد الطبقات | 40 |
ماكس. النحاس (الداخلي / الخارجي) | 6 أوقية/10 أوقية |
التسامح الحفر | +/-2mil |
تسجيل الطبقة إلى الطبقة | +/-3mil |
الحد الأدنى لعرض الخط / الفضاء | 2.5/2.5ميل |
الملعب BGA | 8ميل |
المعالجة السطحية | هاسل، الرصاص مجانا HASL، |
ENIG، الغمر الفضة / القصدير، OSP |
3.Testing خدمة
تقدم يونيويل مجموعة كاملة من خدمات الاختبار. منها:
1) 100٪ AOI
2) اختبار Fuction
3) 100٪ في اختبار الدائرة
4) 100٪ الأشعة السينية لاختبار BGA
5) 3D لصق سمك اختبار
يتم فحص كل مجلس بعناية من قبل فريق التفتيش المخصص لدينا باستخدام AOI ومشاهدي التكبير العالي. باستخدام جهاز الأشعة السينية لدينا، ونحن اختبار ثنائي الفينيل متعدد الكلور إلى مستوى المكون ويتم فحص جميع الأسلاك بالكامل واختبارها.
ويمكن أيضا إجراء اختبارات فلاش واختبارات الترابط الترابي عند الاقتضاء.
الوسم : أكثر لوحة متعددة الطبقات روجرز PCB، الصين، والموردين، والشركات المصنعة، ورخيصة، ومخصصة، وانخفاض الأسعار، والجودة العالية، والاقتباس
