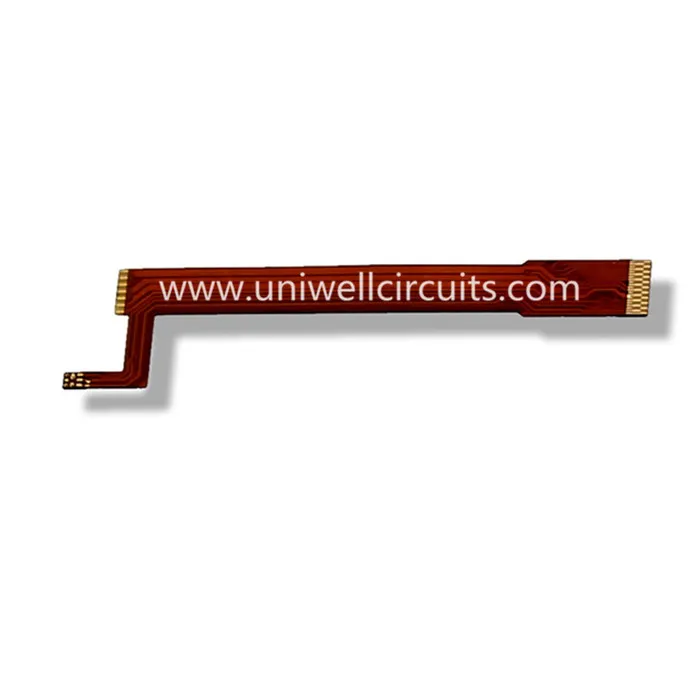

2 طبقات الذهب الاصبع فليكس لوحة الدوائر
1. وصف المنتج
تخصيص
المعايير الأساسية: هيكل المواد: لاصقة على الوجهين + انخفاض الغطاء الأصفر فيلم أصفر + (خط النحاس + الغراء + مواد عازلة عالية الكثافة بولي أميد + الغراء + خط النحاس) + انخفاض غطاء فيلم أصفر.
المقاومة: حرة في الانحناء والتواء.
ذكر: + / - 0.03 ملم
سمك: 0.15 ملم
تعزيز: الإيجابية والسلبية 0.15mm حديد التسليح.
عملية التصنيع: طلاء اللحام ، وطلاء الطلاء ، وطبقة تغطي ، ونوع الفيلم المغلفة ، المقاومة - لحام التدريع نوع.
المعالجة السطحية: الذهب (الذهب) 1 ~ 2 microinch.
الحد الأدنى لمسافة خط العرض / الخط: 0.06mm / 0.09mm.
يفهم Uniwell أن جلب المنتج إلى السوق في الوقت المناسب وبطريقة فعالة من حيث التكلفة يمكن أن يعني كل شيء في الأعمال التجارية. تجتمع الجودة ، والخبرة ، والخدمة والأسعار الخاصة بنا لتصبح المورد الإلكتروني الفعال والموثوق.
2. معلومات الشركة
Uniwell Circuits Co.، Ltd هي واحدة من أفضل الشركات المصنعة المهنية والموردين التي SMT PCBA ، DIP PCBA ، PCBA الجمعية ، PCBS ، FPC كابل ، بوليميد FPC ، جامدة فليكس المجلس ، وزيت الكربون ثنائي الفينيل متعدد الكلور ، وارتفاع ثنائي الفينيل متعدد الكلور ، منخفضة الكربون المقاومة ثنائي الفينيل متعدد الكلور ، وارتفاع ثنائي الفينيل متعدد الكلور المقاومة ، الألومينا السيراميك ثنائي الفينيل متعدد الكلور ، السيليكون نتريد ثنائي الفينيل متعدد الكلور السيراميك ، والألومنيوم ثنائي الفينيل متعدد الكلور في شنتشن ، الصين.
استناداً إلى ابتكارنا الذاتي وبحثنا الذاتي ، فإن شركتنا لا تتبنى التكنولوجيا المتقدمة الدولية فحسب ، بل تقدم أيضاً معدات وآلات اختبار متطورة ومتطورة من اليابان وأمريكا. الآن قمنا بتطوير واحدة من الشركات المصنعة أعلى مع التكنولوجيا المتقدمة وقوة عالية في مجال ثنائي الفينيل متعدد الكلور السيراميك والكربون ثنائي الفينيل متعدد الكلور.
3.Leadtime عن النموذج الأولي والتحول السريع
Uniwell دوائر FPC التركيز على النماذج الأولية ، الصغيرة الحجم والطلبات المتوسطة الحجم ، والأعمال التجارية المرنة جامدة تنمو بسرعة منذ أن أنشئت. نحن نخدم عملائنا مع القدرة التقنية R & D قوية ، وأنواع مختلفة من المنتجات ، وقدرة التسليم مستقرة وسريعة. لقد كانت Uniwell Circuits واحدة من أكثر الشركات تنافسية في مجال اللوحات المرنة والمنزلية عالية المستوى. نحن نتوقع أن يكون شريكك على المدى الطويل في الصين.
العناصر | لوحة مرنة و جامدة | فليكس المجلس | |||
هيكل عادي | هيكل متعدد الطبقات | هيكل خاص | هيكل HDI | هيكل عادي | |
ايام القيادة) | 6 | 8 | 10 | 12 | 3-6 |
4. المعدات المتقدمة من تصنيع FPC
5.Little المعرفة --- نوع من ثنائي الفينيل متعدد الكلور مرنة
اعتمادا على التطبيق ، تتوفر عدة أنواع من مركبات ثنائي الفينيل متعدد الكلور المرنة ، أهمها الثني ، والمرن المرن ، ومرونة التوصيل العالي الكثافة (HDI).
PCBs مرنة
هذه هي إصدارات مرنة من مركبات ثنائي الفينيل متعدد الكلور جامدة المتاحة ، مع قدرات فريدة مثل المرونة ومقاومة الاهتزاز. تأتي الميزات الإضافية مع الاعتمادية المعتادة ، والتكرار ، والكثافة العالية التي توفرها بالفعل مركبات ثنائي الفينيل متعدد الكلور الصلبة. الميزة الرئيسية على PCBs الصلبة هي الدوائر المرن لديها القدرة على اتخاذ تكوينات ثلاثية الأبعاد. إن أحد أكثر التطبيقات شيوعًا لمركبات ثنائي الفينيل متعدد الكلور المرنة هو استبدال الأحزمة السلكية.
جامد ثنائي الفينيل متعدد الكلور ، فليكس
إن مركبات ثنائي الفينيل متعدد الكلور هي مزيج من المواد الصلبة والمرن ، وتقدم أفضل ما في الإنشاءات ، مع إضافة بعض القدرات الفريدة التي لا تمتلكها وحدها. على سبيل المثال ، يكون التكوين النموذجي للصلب المرن عبارة عن سلسلة من مركبات ثنائي الفينيل متعدد الكلور جامدة مرتبطة بدارات مرنة مدمجة. من خلال دمج المناطق الصلبة المضافة إلى الأجزاء المرنة ، يمكن للمصممين زيادة القدرة التصميمية لدوائرهم بشكل كبير.
في حين أن المناطق الصلبة ممتازة مثل نقاط التركيب الثابتة للهيكل ، والموصلات ، والمكونات ، فإن المناطق المرنة توفر ثنيًا ديناميكيًا ، ومناطق مقاومة للاهتزاز ، ومرنًا مناسبًا. يوفر هذا المزج للمصممين خيارات متعددة للوصول إلى حلول مبتكرة لأكثر التطبيقات تطلبًا.
HDI مرنة PCBs
تعتبر مركبات ثنائي الفينيل متعدد الكلور ذات الكثافة العالية عالية الفائدة عندما تكون الخيارات التي توفرها الدوائر المرنة النموذجية غير كافية. تقدم الدوائر المرنه HDI تصميمًا أفضل وتخطيطًا وخيارات بناء من خلال دمج ميزات رائعة مثل vasic vias. ومن بين ميزاتها زيادة الوظائف ، وعامل الشكل الأصغر ، والدوائر المرن عالية الكثافة.
على الرغم من أنها تستخدم مواد أقل سمكًا ، فإن تقنية HDI توفر موثوقية أفضل وأداءً كهربائيًا محسنًا والوصول إلى استخدام حزمة IC المتقدمة.
