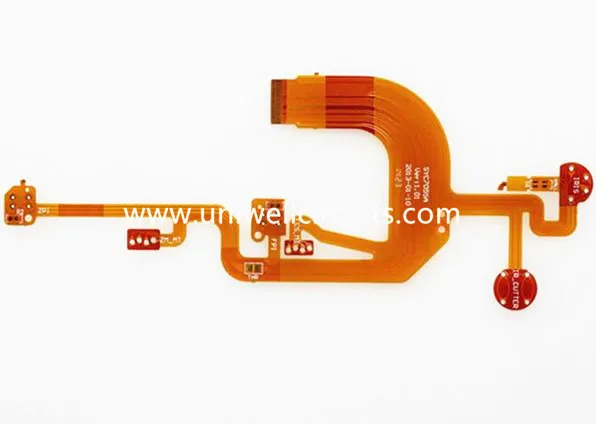

OSP الماسح الضوئي فليكس ثنائي الفينيل متعدد الكلور
1. وصف المنتج
تخصيص
طبقة: 1
سمك: 0.13 ملم
المواد: 1OZ لديه المتداول لاصقة
سمك النحاس: 1 أوقية
المعالجة السطحية: طلاء الذهب
الحد الأدنى لمسافة خط العرض / الخط: 0.1mm / 0.095mm
FR4 سمك التسليح: 0.5mm
ماسحة ضوئية ، استخدم تكنولوجيا الكتروضوئي والمعالجة الرقمية لتحويل الرسومات أو معلومات الصورة إلى الإشارات الرقمية بطريقة المسح الضوئي. السبب في أنه يمكن تشغيله هو FPC ذات جودة عالية. تغطي ماسحات Uniwell العديد من الملفات والمكاتب والمستشفيات والتعليم وما إلى ذلك. لأن منتجات FPC هي ذات جودة عالية ، وحياة طويلة. شركتنا يفوز بسمعة جيدة.
2. fpc تكنولوجيا ورقة:
الطبقات: 20 (تشمل 12 طبقة
خط wideth / space (mil) في innerlayer: 3/3 ، 3.5 / 3.5
نسبة العرض إلى الارتفاع: 20: 1 (PTH) ؛ 1: 1 (فيا الأعمى)
دقيقة. حفر حفرة قطرها (مل): 6 (الميكانيكية) ؛ 4 (ليزر)
المسافة من الحفر إلى موصل） ميل） ： 6
التسامح للسيطرة على مقاومة (+/-): 10 ٪
تطبيق 3.FPC
وينظر أساسا FPC في منتجات الالكترونيات مثل الهاتف المحمول ، الكمبيوتر ، أجهزة الكمبيوتر المحمول ، الطابعة ، الماسح الضوئي ، جهاز الفاكس ، ناسخة ، دي في دي ، كاميرا رقمية ، مفكرة ، كمبيوتر لوحي. خلال سنوات الإنتاج ، حققت Uniwell نجاحًا كبيرًا بين موردي FPC.
4.Little المعرفة --- تقنية التفكيك من مكونات تقشر على ثنائي الفينيل متعدد الكلور
تقنية التفكيك لمكونات الشرائح على PCB
مكونات الصفائح على لوحة الدوائر المطبوعة (PCB) هي مكونات صغيرة جديدة بدون رصاص أو رصاص قصير. يتم تركيبها مباشرة على لوحة الدوائر المطبوعة وهي أجهزة خاصة لتقنية تجميع السطح. مكونات الرقاقات لها مزايا الحجم الصغير ، الوزن الخفيف ، كثافة التثبيت العالية ، الموثوقية العالية ، مقاومة الاهتزاز القوي ، خاصية التردد العالي الجيدة ، المضاد القوي القدرة على التدخل وهلم جرا. في الوقت الحاضر ، فقد تم استخدامه على نطاق واسع في أجهزة الكمبيوتر ، معدات الاتصالات المتنقلة ، آلة فيديو متكاملة ، وتيرة اللون عالية التردد رئيس VCD وغيرها من المنتجات ، والتطور السريع.
المكونات رقائق شائعة الاستخدام هي:
(1) مقاوم تقشر
(2) رقاقة مكثف
(3) ورقة مغو
(4) رقاقة الصمام الثنائي
(5) تقشر الصمام الثلاثي
(6) رقاقة متكاملة الدوائر الصغيرة الخ
هذه المكونات غير المستقرة صغيرة جدًا في الحجم ، والخوف من الحرارة واللمس ، وبعض الأقدام الرصاص كثيرًا جدًا للتفكيك ، مما يجلب صعوبات كبيرة للصيانة. لذلك ، طريقة التفكيك العلمي مهمة جدا.
1.Tin طريقة امتصاص النحاس صافي
شبكة الأسلاك النحاسية الممتصة للقصدير يمكن أن تستخدم من الأسلاك النحاسية المصنوعة من الأسلاك النحاسية كما يمكن استخدامها كحزام كبل معدني أو سلك بديل متعدد الأسلاك. عند استخدام ، يتم تغطية السلك الشبكي على دبابيس متعددة ، مغلفة بصهر الكحول الصنوبري ، يتم تسخينها لحام الحديد ، وسحبت عن طريق الأسلاك ، وتمت كثف لحام على كل قدم من الأسلاك.قطع قبالة الأسلاك تعلق على جندى وتكرار ذلك عدة مرات ، تدريجيا تقليل كمية لحام على دبوس حتى يتم فصل دبوس من لوحة مطبوعة.
2. تذوب الذوبان طريقة التنظيف
عندما يتم تسخين عنصر multipod بواسطة الحديد لحام الاستاتيكيه ، يمكن تنظيف جندى مع فرشاة الأسنان أو فرشاة الزيت ، فرشاة الطلاء وهلم جرا ، ويمكن إزالة المكونات بسرعة.بعد إزالة المكونات ، يجب تنظيف PCB في الوقت المناسب لمنع ماس كهربائى من الأجزاء الأخرى الناجمة عن القصدير المتبقية.
3.Lead طريقة سحب
هذه الطريقة مناسبة لتفكيك الدوائر المتكاملة للرقائق. مع سلك ورنيش بسمك مناسب وقوة معينة ، من خلال ثقب الفجوة الداخلية لدبوس الدائرة المتكاملة ، يتم تثبيت نهاية واحدة من السلك بالمينا في وضع مناسب ، والآخر يقام نهاية من جهة ، وعندما يذوب لحام ، سحب سلك المينا "قطع" المشتركة لحام ، والدوائر المتكاملة والدوائر المطبوعة المجلس.
طريقة 4.Distounting لجهاز مص الصفيح
يمتلك ممتص الصفيح ماص الصفيح العادي والقصدير لحام الحديد نوعين. عندما يتم استخدام ماص الصفيح العادي ، يتم الضغط على قضيب المكبس لامتصاص الصفيح للأسفل. عندما يتم ذوبان مفصل اللحام للقطعة المفككة بواسطة حديد اللحام الكهربائي ، يتم ضغط فوهة شفط جهاز امتصاص الصفيح مقابل نقطة الانصهار ويتم الضغط على زر التحرير لامتصاص الصفيح ، ويتم امتصاص ذوبان القصدير بعيداً بينما المكبس قضيب من امتصاص الصفيح هو كذاب back.Repeated عدة مرات ، يمكن فصلها عن PCB.Tin لحام الحديد هو أداة خاصة لامتصاص الصفيح الذي يجمع امتصاص القصدير العادي والحديد لحام كهربائي ، واستخدامه هو نفسه كما في امتصاص الصفيح العادي.ويجب أن الانتباه إلى مكافحة ساكنة خلال التدفئة المحلية ، يجب أن تكون السلطة من لحام الحديد وحجم رئيس الحديد المناسب.
الوسم : OSP الماسح الضوئي فليكس ثنائي الفينيل متعدد الكلور ، والصين ، والموردين ، والمصنعين ، ومصنع ، ورخيصة ، وتطويعه ، وانخفاض الأسعار والجودة العالية والاقتباس
