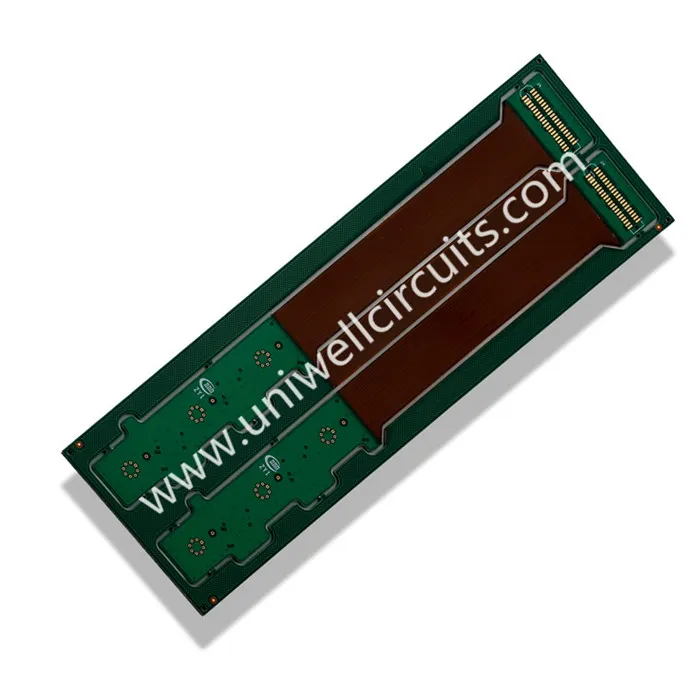

لوحة الدوائر الصلبة متعددة الطبقات فليكس
1. وصف المنتج
تخصيص:
10 لوحة جامدة المرن جامدة
خط العرض / الفضاء: 4 / 6mil
مراقبة مقاومة مختلفة
إن مركبات ثنائي الفينيل متعدد الكلور - المرنة الصلبة هي عبارة عن لوحات تجمع بين أفضل التقنيات المرنة والمتنقلة
تختلف التصاميم بشكل كبير ، ويمكن دمجها مع مجموعة واسعة من المواد لدعم حالات الاستخدام المتعددة في حالة ثابتة من الثني - غالباً منحنى مرن يتم إنشاؤه أثناء عملية التصنيع ، أو يمكن إجراؤه أثناء التثبيت النهائي.
في Uniwell ، نحن نفخر بتقديم بعض من أفضل لوحات الدوائر المطبوعة المرنة الصلبة في السوق. نريد أن نعرض لك بالضبط ما يمكننا القيام به لتطويرك ، من الهندسة والنماذج الأولية إلى الطلبات الكبيرة الحجم.
وفر الوقت وحافظ على ميزانيتك عند الاتصال بـ Uniwell اليوم لمناقشة مشروعك القادم.
2. لدينا المورد
تعتبر المواد المناسبة حاسمة عندما يتعلق الأمر بلوحة دائرة مطبوعة مطبوعة جامدة أو أي لوحة دائرة مطبوعة. يمكن أن تفشل مركبات ثنائي الفينيل متعدد الكلور التي تحتوي على مواد دون المستوى في الأوقات الحرجة ، أو الكسر ، أو اشتعال الحرائق ، أو التسبب في شرارات خطرة أو تعريض العملية للخطر. يستخدم Uniwell فقط أفضل المواد لكل ثنائي الفينيل متعدد الكلور جامد المرنة للتأكد من الحصول على أفضل النتائج فيما يتعلق بانتقال الإشارات ، التوصيل الحراري والسلامة.
3.Application
هناك العديد من المزايا مع لوحة الدائرة المرنة الصلبة بحيث يتم استخدامها على نطاق واسع في المعدات الرقمية مثل أجهزة الكمبيوتر الشخصية والكاميرات والمحطات المتنقلة ، التي تمر بمرحلة التصغير المستمر.
4.FAQ
س: ما هو ثقب ميكروفيا؟
وفقاً للتعريف الجديد ضمن IPC-T-50M ، تكون microvia هي بنية عمياء ذات نسبة عرض إلى الحد الأقصى 1: 1 ، منتهية على أرض مستهدفة لا يزيد عمقها الإجمالي عن 0.25 مم تقاس من رقائق أرض التقاط الهيكل إلى الأرض المستهدفة.
س: ما المقصود بالمكفوفين عبر الثقب؟
إنه ثقب يمتد من طبقة خارجية إلى الطبقة الداخلية ، ولكن ليس عبر PCB بأكمله. يمكن حفر هذه الثقوب ميكانيكيا أو باستخدام تكنولوجيا الليزر. الصورة في النقطة 1 تظهر بالليزر حفر الأعمى عن طريق.
س: ماذا يقصد بالدفن عن طريق الثقب؟
هذا هو الثقب الذي يمتد بين طبقة داخلية واحدة أو أكثر. يتم حفرها ميكانيكيا عادة.
س: هل هناك أنواع مختلفة من ميزات HDI؟
يبين الرسم أدناه الهياكل الرئيسية - النوع I والنوع II والنوع III كما هو محدد في IPC-2226.
النوع الأول يعرف طبقة واحدة من الميكروفيا على أحد الجانبين أو كلا الجانبين. يستخدم كل من microvia مطلي و PTH للتوصيل البيني ، استخدام الأعمى ، ولكن ليس دفن فيا.
النوع الثاني. يحدد طبقة واحدة من الميكروفيا على أحد الجانبين أو كلا الجانبين. يستخدم كل من microvia مطلي و PTH للتوصيل البيني. تعمى الأعمى ودفن فيا.
النوع الثالث. يحدد على الأقل طبقتين من microvia على أحد الجانبين أو كلاهما. يستخدم كل من microvia مطلي و PTH للتوصيل البيني. تعمى الأعمى ودفن فيا.
مصطلحات البناء لتحديد درجة البناء HDI:
· 1 + n + 1 = طبقة مفردة من الميكروفيا (حسب النوع الأول والنوع الثاني أعلاه)
· 2 + n + 2 = طبقتين من microvia (حسب المثال الثالث من النوع أعلاه)
· 3 + n + 3 = 3 طبقات من microvia
