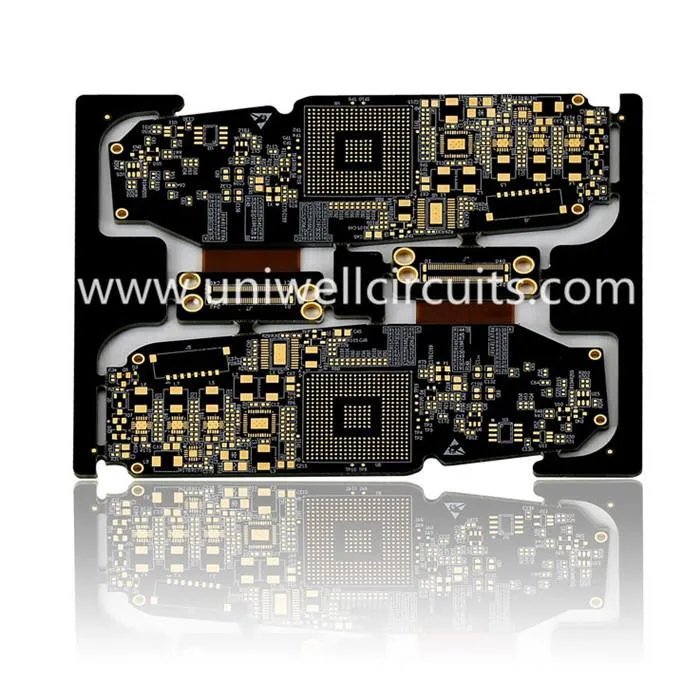

الهاتف الذكي جامدة مرنة ثنائي الفينيل متعدد الكلور
1. وصف المنتج
معامل:
10 طبقة جامدة مرنة المجلس
سمك المجلس: 1.5mm
خط العرض / الفضاء: 3 / 4mil
الجسر اللحيم: 5mil
Uniwell ، تصنيع مخصص ، يبني دوائر مرنة لمواصفاتك الصارمة مع أداء يمكن التنبؤ به وموثوقية عالية الدوائر الصلبة المرنة (تباين الدوائر المرن) تجمع دائرة مرنة مع موصل جامد مثل موصل أو لوحة دائرة ويمكن العثور عليها في تطبيقات تتراوح بين الإلكترونيات الاستهلاكية وأنظمة توجيه الطائرات.
2. خط الانتاج
3. قدرة الكلور الصلبة للنماذج
مواد | FR4 ، CEM-3 ، المعادن الأساسية ، |
الهالوجين الحرة ، روجرز ، PTFE | |
ماكس. حجم مجلس التشطيب | 1500X610 ملم |
دقيقة. سماكة مجلس | 0.20 ملم |
ماكس. سماكة مجلس | 8.0 ملم |
دفن / مكفوفين عن طريق (غير متقاطع) | 0.1MM |
حصة جانبية | 16:01 |
دقيقة. حجم الحفر (ميكانيكية) | 0.20 ملم |
التسامح PTH / الضغط على ثقب مناسب / NPTH | +/- 0.0762 مم / +/- 0.05 مم / +/- 0.05 مم |
ماكس. عدد الطبقات | 40 |
ماكس. النحاس (الداخلي / الخارجي) | 6OZ / 10 OZ |
تحمل التسامح | +/- 2mil |
طبقة لطبقة التسجيل | +/- 3MIL |
دقيقة. خط العرض / الفضاء | 2.5 / 2.5mil |
الملعب بغا | 8mil |
المعالجة السطحية | HASL ، الرصاص HASL الحرة ، |
ENIG، Immersion silver / Tin، OSP |
قدرة 4.FPC
الطبقات: 20 (تشمل 12 طبقة)
خط wideth / space (mil) في innerlayer: 3/3 ، 3.5 / 3.5
نسبة العرض إلى الارتفاع: 20: 1 (PTH) ؛ 1: 1 (فيا الأعمى)
min.drilling قطر حفرة (مل): 6 (الميكانيكية) ؛ 4 (ليزر)
المسافة من الحفر إلى موصل） ميل） ： 6
التسامح للسيطرة على مقاومة (+/-): 10 ٪
5. قد تشمل اعتبارات التطبيق ما يلي:
● حزم مجمعة بإحكام حيث تتطلب التوصيلات الكهربائية في 3 محاور (تطبيق ثابت).
● التوصيلات الكهربائية حيث يلزم التجميع المرن أثناء استخدامه (تطبيق ديناميكي).
● تطبيقات حساسة للوزن مثل الأجهزة المحمولة باليد والطائرات أو المركبات الفضائية حيث تحل محل قطع الأسلاك الثقيلة والمفرطة.
● في التطبيقات ذات المساحة المحدودة التي تحظر استخدام لوحات الدوائر السميكة أو الأسلاك المستخدمة ، يكون للوحات الدوائر المرنة مزايا عديدة.
● تطبيقات عالية الأداء حيث تحظر متطلبات الحرارة أو العزل مواد العزل النموذجية.
بصفتها شركة رائدة في مجال الدوائر المرنة ، تقوم شركة Uniwell بتوريد وتحويل المواد الرفيعة والمرنة والمواد المركبة المخصصة من خلال سلسلة توريد عالمية. نحن نوفر دوائر مرنة ذات طبقة واحدة وطبقة متعددة حيث تتطلب التطبيقات ترابطًا في حزمة مدمجة. لدينا دوائر مرنة أصغر حجماً وأخف وزناً ، ويمكن دمجها بسلاسة في أي شكل تحتاجه.
