مع انفجارالتردد العاليسيناريوهات التطبيق مثل الاتصالات 5G والملاحة عبر الأقمار الصناعية ورادار موجة ملليمتر ، ارتفع الطلب على أخذ عينات من لوحات التردد العالي. ومع ذلك ، فإن الأوراق عالية التردد (مثل روجرز ، PTFE ، إلخ) باهظة الثمن ولها تعقيد عالٍ. أصبحت كيفية تحقيق تحسين التكلفة خلال مرحلة أخذ العينات هي المفتاح للقدرة التنافسية للمؤسسة.

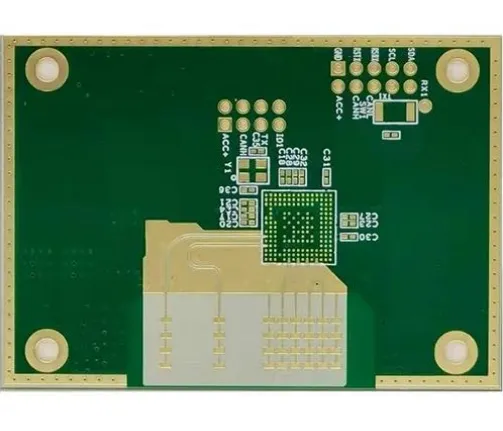

مرحلة التصميم: التحكم في المصدر لتحسين التكلفة
1. مطابقة دقيقة لاختيار المواد
حل استبدال لوحة التردد العالي: بالنسبة لمتطلبات نطاق التردد المختلفة (مثل أقل من 6 جيجا هرتز مقابل 24 جيجا هرتز+) ، اختر لوحات ذات فعالية عالية من حيث التكلفة (مثل روجرز 4350B مقابل 6002) لتجنب "فائض الأداء".
تصميم الطبقة المختلطة: استخدام المواد FR4 منخفضة التكلفة في الطبقات غير الحرجة والألواح عالية التردد (مثل PTFE) فقط في طبقة الإشارة يمكن أن يقلل من التكاليف الإجمالية بنسبة 20 ٪ -30 ٪.
2. تبسيط البنية المكدسة وتصميم المعاوقة
قلل من عدد الثقوب المدفونة الأعمى: تحسين مسارات الأسلاك وتقليل استخدام الثقوب العمياء للليزر عالية التكلفة من خلال تكديس الطبقة البينية المعقولة.
هامش الاحتياطي للتحكم في المعاوقة: تحقق من تحمل المعاوقة مقدمًا من خلال أدوات المحاكاة مثل الإعلانات و HFSS لتجنب إعادة صياغة متعددة بسبب عدم كفاية هامش التصميم.
3. مواصفات التصميم الموحدة
حجم الوسادة الموحد وتباعد عرض الخط: يقلل من تواتر تغييرات الأداة أثناء الإنتاج ويحسن كفاءة المعالجة.
فحص DFM (تصميم لصالح التصنيع): تجنب معالجة المخاطر الفريدة للوحات ذات التردد العالي مقدمًا ، مثل أدوات حفر مواد PTFE ، وتقشير رقائق النحاس ، إلخ ، إلخ.
4 ، الحالة العملية: سر تقليل التكاليف بنسبة 30 ٪ لمؤسسة معدات الاتصالات معينة
الخلفية: تحتاج مؤسسة معينة إلى تطوير لوحة رادار عالية التردد من الرادار برفقة Radar بنسبة 24 جيجا هرتز ، وتتجاوز تكلفة أخذ العينات الأولية الميزانية بنسبة 50 ٪.
تدابير التحسين:
1. نهاية التصميم: يتم استخدام Rogers 4350B+FR4 الهجينة لتقليل منطقة استخدام PTFE ؛
2. نهاية العملية: ترسيخ معلمات حفر الليزر ، زيادة العائد من 70 ٪ إلى 92 ٪ ؛
3. جانب سلسلة التوريد: قم بتوقيع اتفاقية شراء سنوية مع المورد المعدني للصفائح ، مما يقلل من سعر الوحدة بنسبة 15 ٪.
النتيجة: تم تخفيض تكلفة أخذ عينات الدُفعة الفردية بنسبة 32 ٪ ، وتم اختصار وقت الدورة بنسبة 20 ٪.
