مع اختراق تكنولوجيا العمليات لشركتنا ، فإن منتجات Uniwell شبه المرنة PCB لها موثوقية قوية ، وأداء جيد للانحناء ، وفعالية عالية التكلفة متزايدة ، وقد تم الاعتراف بها من قبل عدد كبير من العملاء ، مع المزيد من الطلبات. من أجل خدمة العملاء بشكل أفضل وتلبية احتياجات منتجاتهم ، سيقدم ما يلي التطبيق والخصائص وتكنولوجيا العملية للوحة شبه المرنة ولوحة شبه مرنة بولي كربونات.
تطبيق لوحة شبه مرنة
SEMI Flex PCB هو نوع من ثنائي الفينيل متعدد الكلور المستخدم في حقل الانحناء الثابت ، والذي يتم الحصول عليه من خلال الجمع بين التحكم في الطحن العميق أو تقنية معالجة المرونة الصلبة (طحن الأغطية المفتوحة أو النوافذ ، وما إلى ذلك) في عملية معالجة اللوحة الصلبة القياسية. غالبًا ما يعتمد بنية مغلفة غير متماثلة وهي مناسبة فقط لعمليات التثبيت تحت الضغط الثابت.
عادةً ، في بعض سيناريوهات التطبيق ، لا يلزم الانحناء الديناميكي المستمر ، مثل الانحناء المحدود فقط أثناء التثبيت وإعادة العمل والصيانة ، ولا تحتاج منطقة الانحناء إلى أن تكون ناعمة للغاية. من الواضح أن استخدام الألواح المركبة المرنة الصلبة التقليدية "مفرطة" ومكلفة. في هذه الحالة ، يمكن أن يؤدي استخدام لوحات شبه مرنة مع قدرة معينة على الانحناء إلى تلبية المتطلبات.
تطبيق لوحة شبه مرنة
نظرًا لاستخدام لوحة FR4 الصلبة الرقيقة أو CCL شبه المرنة بدلاً من Polyimide FCCL ، فإن هذه التقنية يمكن أن تقلل إلى حد كبير من تكلفة إنتاجها.
يعتمد مادة FR4 رقيقة صلبة ، والتي لديها معدل امتصاص للمياه أقل من مادة PI المرنة ، ولا يتطلب التخفيف والخبز قبل مزيد من المعالجة.
لديه استقرار أفضل من الأوراق المرنة.
مثل R-FPC (Multiflex) ، يمكن أن يكون لديها إمكانية تثبيت ثلاثي الأبعاد.
تقليل تكاليف المشتريات والخدمات اللوجستية الناتجة عن عمليات الكبل الإضافية وتجميع الموصل والحلول.
تحسين الموثوقية بسبب عدد أقل من الواجهات.
دوائر UNIWELL CIRCUITS SEMI مرنة التكنولوجيا لعملية اللوحة
غالبًا ما تستخدم الألواح شبه المرنة ثلاث تقنيات إنتاج:
يمكن استخدام صفيحة صلبة FR4 النقية ، طحن العمق والرقابة ، كمنطقة ثني مرنة من خلال التحكم في المنطقة التي تحتاج إلى ثني إلى سمك معين. تتطلب هذه العملية دقة عالية في التحكم في عمق المعدات ، ويرتبط توحيد سمك الزائد ارتباطًا وثيقًا بأداء الانثناء. يمكن أن يؤدي سمك غير مستوٍ بسهولة إلى كسر المنتج أثناء الاستخدام.
FR4 مغلفة بالمرونة ، ويتم فتح ورقة PP مسبقًا في المنطقة التي يجب أن تتعرض فيها المرونة ، بينما لا يتم فتح الجزء الصلب مؤقتًا. أخيرًا ، يمكن رفع المساحة الصلبة المعلقة باستخدام آلة طحن عمق محكومة ، وتكون منطقة العازمة في الدائرة محمية بفيلم تغطية مرن أو حبر. تحمل هذه العملية خطر المسافة البادئة للضغط والتكسير شبه المرن ، مما يؤدي مباشرة إلى الأفلام والعيوب في إنتاج الدائرة. بالإضافة إلى ذلك ، فإن تدفق الغراء مما يسبب صعوبة في فتح الغطاء هو صعوبة أخرى.
FR4 مغلفة بمواد مرنة ، وقبل التصفيح ، تستخدم صفائح FR4 و PP تقنية اللوحة الصلبة والمرنة مع نوافذ مفتوحة في الأجزاء التي تحتاج إلى ثني. نظرًا لاستخدام لوحات FR4 الأساسية الرقيقة العادية أو المواد شبه المرنة كمنطقة الانحناء ، فإن هذه العملية تحمل أيضًا خطر الكسر والأضرار. لذلك ، يجب توخي الحذر الخاص لحمايته أثناء عملية الإنتاج اللاحقة.
في الوقت الحالي ، تنضج شركتنا تمامًا في تكنولوجيا العملية لإنتاج لوحات مركبة ناعمة وصعبة ، وقد تمكنت من حل جميع الصعوبات الفنية في عملية الإنتاج. لذلك ، عند إنشاء لوحات شبه مرنة ، نستخدم في الغالب تقنية عملية صنع لوحات مركبة صلبة ناعمة (النوع الثاني) لإنتاج لوحات شبه مرنة ، والتي لها معدل مؤهل للمنتجات العالي ، وموثوقية قوية ، وأداء ثني جيد. تلقت منتجاتنا مدحًا بالإجماع من عملائنا.

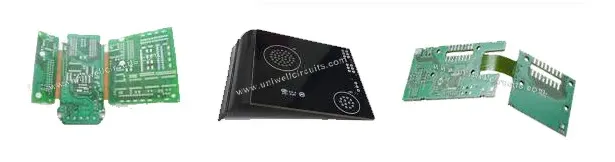

لوحة شبه مرنة
