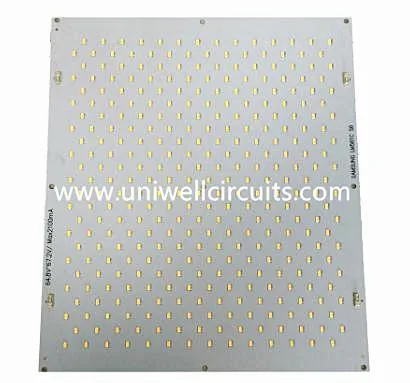

لوحة دائرية 2 طبقة ألومنيوم
1. وصف الإنتاج
تفاصيل ل 2 الدائرة لوحة الألومنيوم | |
جزء اسم: | لوحة دائرية 2 طبقة ألومنيوم |
المادة الأساسية: | صفائحي من الألومنيوم |
عدد الطبقات: | 2 طبقة |
سمك النحاس: | 1oz أو 35um |
سمك اللوح النهائي: | 1.6MM |
لون قناع اللحيم: | صورة السائل الأبيض السائل Imageable Soldermask (LPI) |
لون الأسطورة: | لا |
الانتهاء من السطح: | OSP |
الملف الشخصي: | CNC + V-CUT |
توصيل حراري: | 1.0W / الكنيست |
كسر طبقة معزولة الجهد | ≥3KV |
منطقة التطبيق: | الإنارة بالصمام المضيء |
مع سنوات من الخبرة في التصدير إلى جانب الجودة الممتازة والخدمات المتطورة والأسعار التنافسية ، فقد فاز Uniwell بالعديد من ثقة ودعم العملاء.
إذا كنت بحاجة إلى مواد أخرى ، فإننا سوف نقدمها وفقا لمتطلباتكم.
نحن نقدم مجموعة متنوعة من طبقة وعملية إذا كنت في حاجة ، مثل: Leadfree HASL متعددة الطبقات PCB ENIG جانب واحد ثنائي الفينيل متعدد الكلور وهلم جرا.
2. معلومات الشركة
تكرس دوائر Uniwell لتصبح أفضل مبتكر للتكنولوجيا الإلكترونية من خلال البحث والتطوير. نحن نقدم أفضل وأسرع خدمة صانعي القطع الأصلية لمشاريع التكنولوجيا الفائقة هنا وفي الخارج ، في محاولة لتكون الشركة المصنعة من الطراز العالمي. مقر الشركة فى شنتشن ، الصين ، تأسست في عام 2007. والشركة لديها مصنعان خاصان في جيانغمن وشنتشن. شكّلت شركتا الإنتاج في الشركة نموذجًا تسويقيًا عالميًا ، والذي يوفر الخدمة الممتازة لأكثر من 5000 شركة وأفراد في الداخل والخارج.
3.History
4. المعدات المتقدمة
مع تطوير 10+ سنوات ، من أجل استيعاب التطور السريع للتكنولوجيا ، اشترت Uniwell العديد من المعدات المتطورة من اليابان ، والألمانية ، إلخ.
5.المعرفة العميقة --- ما هو الفرق بين الركيزة النحاسية والركيزة الألومنيوم؟
الركيزة النحاس
الركيزة النحاس هي واحدة من أغلى المعدن في الركيزة ، والتأثير الحراري أفضل من لوحة القاعدة الألومنيوم واللوحة القاعدة الحديد هي الكثير من الأوقات ، ومناسبة لدائرة التردد العالي وتغير درجة الحرارة العالية والمنخفضة من مساحة واسعة ودقيقة معدات الاتصالات تبديد الحرارة وصناعة الديكور المعماري.
عموما ، هناك ركيزة النحاس الذهب ، لوحة قاعدة النحاس المطلية بالفضة ، الركيزة النحاس القصدير ، الركيزة أكسيد النحاس وهلم جرا.
طبقة دارة الركيزة النحاسية تتطلب سعة كبيرة من قدرة الحمل الحالية ، والتي يجب أن تستخدم في رقائق نحاسية سميكة بسماكة 35 مم ~ 280 مم. طبقة العزل الحراري هي تقنية أساسية نحاسية الركيزة ، المكون الأساسي للموصلية الحرارية ل 3 الأكسدة 2 مسحوق الألومنيوم والسيليكون والراتنج الايبوكسي مليئة تركيبة البوليمر ، المقاومة الحرارية هي صغيرة (0.15) ، يمكن أن تكون جيدة viscoelastic ، قدرة الشيخوخة الحرارية ، وقادرة على تحمل الإجهاد الميكانيكي والحراري.السوبر قاعدة معدنية الركيزة هي مكونات دعم الركيزة النحاس ، يتطلب الموصلية الحرارية العالية ، النحاس عادة ، يمكن أيضا استخدام النحاس (يمكن أن توفر لوحة النحاس الموصلية الحرارية أفضل) ، ومناسبة للحفر ، واللكم والقص والقطع والمعالجة الميكانيكية التقليدية الأخرى.
لوحة الألومنيوم
يتكون الركيزة الألومنيوم من الركيزة الألومنيوم ، نظراً لقدرته على تبديد الحرارة القوي ، توجد هذه اللوحات عادة في منتجات الإضاءة LED.هناك جانبان ، الجانب الأبيض هو دبوس LED لحام ، ويعرض الجانب الآخر الألومنيوم ، والعامة سيتم تطبيقه على حرارة الحرارة في جزء نقل الحرارة من الاتصال.
إن الركيزة الألومنيوم هي نوع من الألواح النحاسية المكسوة بالمعادن مع وظيفة تبديد الحرارة الجيدة ، وتتكون اللوحة الواحدة العامة من ثلاث طبقات ، وهي طبقة الدارة (رقائق النحاس) ، الطبقة العازلة والقاعدة المعدنية. للاستخدام العالي ، هناك أيضا لوحين ، هما طبقة الدارة ، الطبقة العازلة ، قاعدة الألمنيوم ، الطبقة العازلة وطبقة الدائرة. عدد قليل جدا من التطبيقات عبارة عن لوحات متعددة الطبقات ، والتي يمكن تصنيعها من الألواح العادية متعددة الطبقات مع طبقة العزل وركيزة الألمنيوم.
