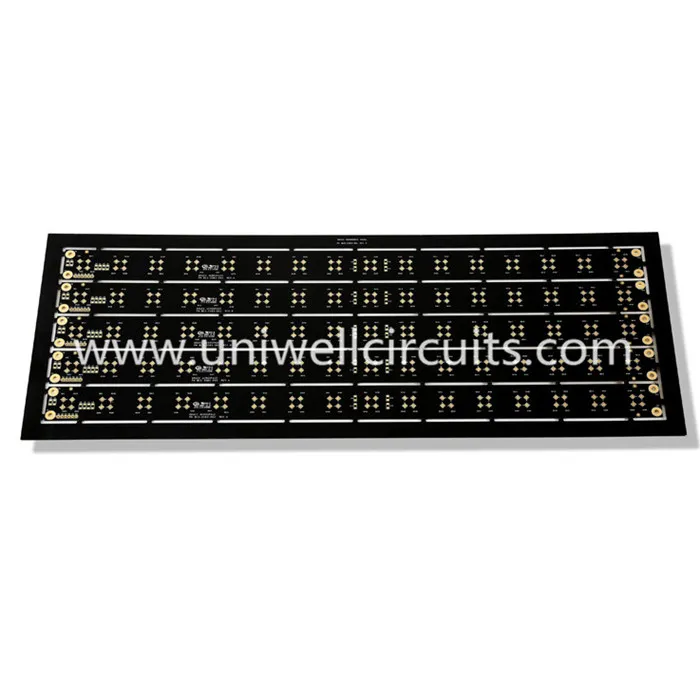

1. وصف المنتج
تخصيص
الطبقة: 6
سمك اللوحة: 1.60 ملم
المعالجة السطحية: الذهب الغمر.
المادة: FR4.
الحد الأدنى لمسافة خط العرض / الخط: 10 / 8mil
إن الوصلات المدفونة هي وصلات مطلية بين الطبقات الداخلية لثنائي الفينيل متعدد الكلور متعدد الطبقات الذي لا يظهر على أي من الطبقات الخارجية. يتم إنشاء فيا مدفونة عن طريق الحفر والنحاس والطبقة الأساسية الداخلية (أزواج) من ثنائي الفينيل متعدد الكلور متعدد الطبقات بنفس الطريقة مثل طبقة 2 القياسية أو في الواقع لطلاء متعدد الطبقات من خلال ثقب ثنائي الفينيل متعدد الكلور. لا توجد مشكلة مع عمق المدفونة لأنه في وقت الطلاء ، الفتحة مفتوحة عند كلا الطرفين ويمكن للكيمياء التصفيحية اختراقها بحرية. إذا تم تصميم المدفأة عبر ثنائي الفينيل متعدد الكلور مع تحيز مدفون مروراً بين أزواج مرقمة من طبقات داخلية ، فإن البناء يكون بسيطاً. لا يُنصح بتصميم فيال مدفون يمر بين الأعداد الفردية للطبقات الداخلية.
إن التركيب المتسلسل لمركبات ثنائي الفينيل متعدد الكلور متعدد الطبقات باستخدام عدة عمليات طباعة وترابط وتسلسل تصفيح تسمح ببناء بنى تفاعلية معقدة.
إذا تم النظر بعناية مع الجوانب العملية للتلفيق ، فيمكن عندئذ دمج فيا الأعمى ، التحيز المدفون ، ومن خلال الثغرة في نفس PCB.
إن التحمُّل المدفون أقل تكلفةً من التصنيع الأعمى ، ولكن كدليل ، من غير المحتمل أن يكون استخدام التحيز المدفون محفوظًا ما لم يتم تقليل عدد الطبقات الإجمالي بمقدار 4 طبقات على الأقل.
Uniwell تنتج مختلف مدفونة عبر PCBS. اطلب منا الاقتباس.
2. معلومات الشركة
تأسست Uniwell Circuits Co.، Ltd في شنتشن ، الصين في أبريل 2007. Uniwell Circuits هي شركة للتكنولوجيا الفائقة خاصة لتصميم وتطوير وتصنيع وبيع ثنائي الفينيل متعدد الكلور ثنائي الفينيل متعدد الكلور ثنائي الفينيل متعدد الكلور متعدد الطبقات. على دوران سريع ، نموذج أولي ، وحدات تخزين متوسطة وكبيرة. وقد استوفت Uniwell Circuits أيضًا أعلى معايير التصنيع الدولية من خلال اعتمادها لشهادات الجودة هذه: ISO9001 ، ISO14001 ، TS16949. نحن حاصلون على شهادة UL لإنتاج ثنائي الفينيل متعدد الكلور من جانب واحد ومزدوج الأطراف ومتعدد الطبقات ، ونلتزم بجميع متطلبات معايير IPC و ROHS.
3. التعبئة والتغليف والتسليم
حصلت Uniwell Circuits على شهادة نظام الجودة العالمي مثل TS16949 (2009) ، ISO14001 (2004) ، ISO9001 (2008) ، شهادة UL ، وجميع منتجاتها تتبع معايير IPC ، ROHS في الوقت الحاضر. تسعى الشركة للقيام بالمهام العالمية. فئة المنتجات والخدمات ، والعمل باستمرار على تحسين رضا العملاء هو سعينا للأهداف.
4. توزيع العملاء
مع 10+ سنوات من التطوير ، عملاء Uniwell من جميع أنحاء العالم. مثل البر الرئيسى للصين ، تايوان ، الولايات المتحدة الأمريكية ، اليابان ، روسيا ، ألمانيا ، سويسرا ، السويد ، المملكة المتحدة ، فنلندا ، فرنسا ، هولندا ، إيطاليا ، بولندا ، الدنمارك ، أستراليا ، البرازيل ، سنغافورة ، تايلاند ، وماليزيا.
5. التعبئة والتغليف والتسليم
التعبئة والتغليف:
فشركتنا لا تحاول فقط إعطاء العملاء منتجًا جيدًا ، ولكن أيضًا الاهتمام بتقديم حزمة كاملة وآمنة. وهنا نقوم بإعداد بعض الخدمات الشخصية لجميع الطلبات.
التغليف المشترك:
ثنائي الفينيل متعدد الكلور: كيس مختوم ، أكياس مكافحة ساكنة ، كرتون مناسب.
PCBA: أكياس الرغوة الاستاتيكيه ، وأكياس مكافحة ساكنة ، كرتون مناسب.
توصيل
1) من قبل شركة دي إتش إل ، يو بي إس ، فيديكس ، تي ان تي ، نظم الإدارة البيئية.
2) عن طريق البحر لكمية كمية وفقا لمتطلبات العملاء.
الوسم : متعدد الطبقات مدفونة فيريفات الكلور ، الصين ، الموردين ، المصنعين ، مصنع ، رخيصة ، مخصصة ، السعر المنخفض ، عالية الجودة ، الاقتباس
