جانب واحد فليكس الدائرة جامدة
1. معلومات الشركة
تخصيص

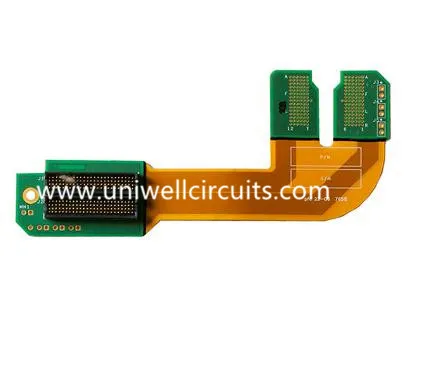

الاسم: جانب واحد فليكس الدائرة جامدة
المعايير الأساسية: هيكل المواد: لاصقة على الوجهين + انخفاض الغطاء الأصفر فيلم أصفر + (خط النحاس + الغراء + مواد عازلة عالية الكثافة بولي أميد + الغراء + خط النحاس) + انخفاض غطاء فيلم أصفر.
المقاومة: حرة في الانحناء والتواء.
الطبقة: 1
ذكر: + / - 0.03 ملم
سمك: 0.15 ملم
تعزيز: الإيجابية والسلبية 0.15mm حديد التسليح.
عملية التصنيع: طلاء اللحام ، وطلاء الطلاء ، وطبقة تغطي ، ونوع الفيلم المغلفة ، المقاومة - لحام التدريع نوع.
المعالجة السطحية: الذهب (الذهب) 1 ~ 2 microinch.
الحد الأدنى لمسافة خط العرض / الخط: 0.06mm / 0.09mm
في Uniwell ، نحن نفخر بتقديم بعض من أفضل لوحات الدوائر المطبوعة المرنة الصلبة في السوق. نريد أن نعرض لك بالضبط ما يمكننا القيام به لتطويرك ، من الهندسة والنماذج الأولية إلى الطلبات الكبيرة الحجم.
وفر الوقت وحافظ على ميزانيتك عند الاتصال بـ Uniwell اليوم لمناقشة مشروعك القادم.
2. لدينا المورد
تعتبر المواد المناسبة حاسمة عندما يتعلق الأمر بلوحة دائرة مطبوعة مطبوعة جامدة أو أي لوحة دائرة مطبوعة. يمكن أن تفشل مركبات ثنائي الفينيل متعدد الكلور التي تحتوي على مواد دون المستوى في الأوقات الحرجة ، أو الكسر ، أو اشتعال الحرائق ، أو التسبب في شرارات خطرة أو تعريض العملية للخطر. يستخدم Uniwell فقط أفضل المواد لكل ثنائي الفينيل متعدد الكلور جامد المرنة للتأكد من الحصول على أفضل النتائج فيما يتعلق بانتقال الإشارات ، التوصيل الحراري والسلامة.
3. الانتهاء من أنواع السطحية
يتكون سطح لوحات الدوائر المطبوعة (PCB) من النحاس لضمان تدفق التيارات الكهربائية بكفاءة. تتطلب هذه المعادن حماية مناسبة من العناصر لتجنب الأكسدة والتآكل الأخرى. مجموعة من أنواع الإنهاء توفر مستويات مختلفة من الحماية ضد التدهور. كما أنها تساعد في استخدام معين ، كما هو الحال مع لحام. تتوفر العديد من اللمسات الأخيرة على لوحات الدارات ، من الخيارات ذات الأسعار المعقولة ويسهل تطبيقها على التشطيبات المكلفة أو التي يصعب إدارتها والتي تستخدم في التطبيقات الأكثر تقدمًا فقط.
الذهب الغمر (ENIG)
Electroless Nickel Immersion Gold هي واحدة من أكثر لوحات الدوائر الكهربائية المستخدمة على نطاق واسع المتاحة اليوم. بنيت مع طبقتين من طلاء ، يضع ENIG 2-4 μ "الاتحاد الافريقي على 120-200 μ" ني. يحمي الذهب النيكل من التآكل ويحمي النيكل اللوح المعدني الأساسي ويسمح للدوائر بأن تكون ملحومة بشكل آمن على سطحها.
المزايا: السطح المسطح إلى اللحام ، الخالي من الرصاص و RoHS المتوافق ، عمر أطول ، يمكن تحمل التفاوتات الشديدة للثقوب المطلية.
العيوب: باهظة الثمن ، وفقدان الإشارة لتطبيقات تكامل الإشارة ، وسادة سوداء.
الفضة الغمر
يتم تطبيق الغمر القصدير (IAg) مباشرة على المعدن الأساسي لثنائي الفينيل متعدد الكلور عن طريق التشرد الكيميائي. إنه خيار أكثر بأسعار معقولة من ENIG ، وهو أيضًا متوافق مع RoHS. سمك نموذجي لامتصاص الفضة هو 4-12u ". بسبب الطريقة التي يتفاعل بها النحاس والفضة ، ينتشران في النهاية إلى بعضهما البعض.
المزايا: السطح المسطح إلى اللحام ، الخالي من الرصاص و RoHS ، يمكن تحمل التفاوتات الشديدة للثقوب المطلية ، خسارة منخفضة لتطبيقات تكامل الإشارة.
العيوب: التعامل مع ثنائي الفينيل متعدد الكلور يمكن أن يسبب مشاكل لحام ، هو أكثر فعالية من حيث التكلفة من ENIG ولكن أقل تكلفة من ISn ، ويمكن أن تشوه النهاية والأكسدة.
القصدير الغمر
يتم تطبيق الغمر القصدير (ISn) مباشرة على المعدن الأساسي لثنائي الفينيل متعدد الكلور عن طريق التشرد الكيميائي. إنه خيار أكثر بأسعار معقولة من ENIG و Immersion Silver ، وهو أيضًا متوافق مع RoHS. السماكة النموذجية لـ Immersion Tin هي 20-50u ". بسبب الطريقة التي تتفاعل بها القصدير والنحاس ، فإنها تنتشر في النهاية إلى بعضها البعض.
المزايا: السطح المسطح إلى اللحام ، الخالي من الرصاص والخالي من المواد الخطرة ، يمكن تحمل التفاوتات الأكثر إحكامًا للثقوب المطلية وهو خيار شائع للتطبيقات المناسبة للصحافة.
العيوب: التعامل مع ثنائي الفينيل متعدد الكلور يمكن أن يسبب الضرر ومشاكل اللحام ، شعيرات القصدير ، فترة صلاحية أقصر من ENIG.
HASL
HASL هو خيار تشطيب بأسعار معقولة يستخدم القصدير / الرصاص لإنشاء غطاء حماية رفيع على ثنائي الفينيل متعدد الكلور. تستخدم رشقات الهواء الساخن لإزالة الرصاص الزائد أو القصدير من سطح اللوحة. في السابق معيار الصناعة ، تعثرت شعبية HASL بسبب قضايا الامتثال المحتملة RoHS.
المزايا: تكلفة منخفضة ، مدة صلاحية طويلة ، و HASL قابلة لإعادة العمل.
العيوب: سطح غير مستوي للحام ، يحتوي على الرصاص (غير متوافق مع RoHS) ، لا يمكن أن يحمل تحملًا قويًا على الثقوب المطلية.
خالي من الرصاص HASL
تكتسب أنواع إنهاء PCB غير السامة شعبية بسبب المخاوف من استخدام الرصاص في التصنيع. تستخدم طبقات HAL الخالية من الرصاص طبقة القصدير أو النحاس المقترن بالنيكل لإنشاء طبقة واقية. PAS-Free HASL له نفس مزايا وعيوب مثل HASL باستثناء PB-FREE HASL هو متوافق مع RoHS وخالية من الرصاص.
OSP
لا تبقي مقارنة السطح السطحي لثنائي الفينيل متعدد الكلور بناءً على النداء الأخضر أي أسئلة. لا يقدم الحافظة العضوية Solderability (OSP) أي سموم في العملية. بدلاً من ذلك ، يتم استخدام مركب عضوي يترابط بشكل طبيعي مع النحاس ، مما يخلق طبقة عضوية فلزية تحمي من التآكل.
المزايا: سطح مستوٍ للحام ، متوافق مع RoHS وخالي من الرصاص ، فعال من حيث التكلفة. العيوب هي ؛ العمر الافتراضي القصير ، التعامل مع ثنائي الفينيل متعدد الكلور يمكن أن يسبب مشاكل لحام ، سمك غير قابل للقياس.
العيوب: قصيرة العمر الافتراضي ، والتعامل مع ثنائي الفينيل متعدد الكلور يمكن أن يسبب مشاكل لحام ، وسمك غير قابلة للقياس.
الذهب الصلب
من بين أنواع إنهاء سطح الكلور الأكثر تكلفة ، تكون تطبيقات الذهب الصلب متينة للغاية وتتمتع بعمر تخزين طويل. انهم عادة محجوزة للمكونات التي تتوقع الحصول على كمية كبيرة من الاستخدام ، مع معدلات سماكة طبيعية تتراوح من 30 μin gold فوق 100 μin النيكل إلى 50 μin من الذهب على 100 μin النيكل. انها لا تستخدم في كثير من الأحيان لحام النقاط ، بسبب ضعف قابلية اللحام. عادة ما يستخدم الذهب الصلب للموصلات الحادة ، واتصالات البطارية ، وبعض لوحات الاختبار.
مزايا الذهب الصلب: سطح دائم ، شكوى خالية من الرصاص وشهادة بنفايات ، وفترة صلاحية طويلة.
العيوب: مكلفة للغاية بالمقارنة مع التشطيبات الأخرى ، يمكن أن تتطلب تصفيح الباصات ، والعمل الإضافي المطلوب.
تقدم Uniwell مجموعة كبيرة من التشطيبات الأخرى مثل ENEPIG ، Wire Bondable Soft Gold ، وغيرها ، حسب التطبيق.
تأكد من أن مركبات ثنائي الفينيل متعدد الكلور تعمل كما هو مقصود من خلال تفصيل كل خطوة في عملية التصنيع حسب احتياجاتك الخاصة. للقيام بذلك ، ستحتاج إلى مساعدة من شركة ذات خبرة مع موظفين مدربين بشكل جيد ومجموعة رائعة من الخيارات المتاحة.
