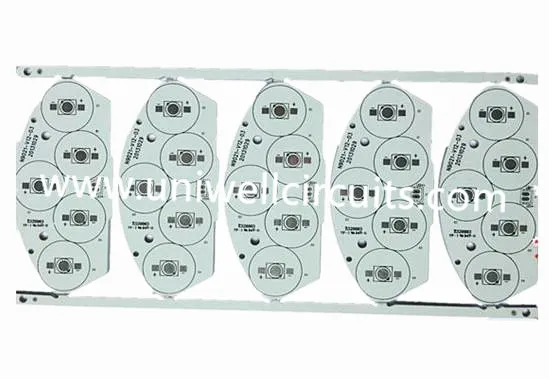

لوحة الدوائر المطبوعة لوحة الألومنيوم متعددة الطبقات

متعدد الالومنيوم قاعدة لوحة الدوائر المطبوعة

1. وصف المنتج

الاستفادة من لوحة الدوائر المطبوعة قاعدة الألومنيوم

● تبديد الحرارة يتفوق بشكل كبير على التركيبات القياسية FR-4.

● العوازل المستخدمة عادة ما تكون 5 إلى 10 مرات كموصل حراري مثل زجاج الإيبوكسي التقليدي وعشر السماكة

● النقل الحراري بشكل أكثر فاعلية من PCB التقليدي الصارم.

● ﯾﻣﮐن اﺳﺗﺧدام أوزان اﻟﻧﺣﺎس اﻷﻗل ﻣﻣﺎ ﺗم اﻗﺗراﺣﮫ ﺑواﺳطﺔ اﻟرﺳوم اﻟﺑﯾﺎﻧﯾﺔ ﻟﻟﺣرارة

لقد أنتجت Uniwell ألواح دارات الألومنيوم المطبوعة (وتسمى أيضا PCBs قاعدة معدنية) لأكثر من عقد من الزمان ، وجميعها معتمدة من قبل ISO9001 ، ISO14001 ، TS16949 و UL.

2. product التفاصيل

3. تطبيقات الألومنيوم الكلور

على الرغم من أن محولات الطاقة ومصابيح LED تعد أكبر مستخدمي هذه المنتجات ، إلا أن شركات السيارات و RF تتطلع أيضًا إلى الاستفادة من فوائد هذه الإنشاءات. في حين أن بناء طبقة واحدة هو أبسط ، تتوفر خيارات التكوين الأخرى في أميترون ، بما في ذلك:

الألومنيوم PCBs مرنة

واحدة من أحدث التطورات في المواد IMS هو العوازل المرنة. تتميز هذه المواد بنظام راتنج بوليميد مع حشوات خزفية والتي توفر عزل كهربائي ممتاز ومرونة وبالطبع توصيل حراري. عندما يتم تطبيقه على مادة ألومنيوم مرنة مثل 5754 أو ما شابه ، يمكن تشكيل المنتج لتحقيق مجموعة متنوعة من الأشكال والزوايا التي يمكن أن تقضي على التركيبات والكابلات والموصلات المكلفة. على الرغم من أن هذه المواد مرنة ، إلا أنها تهدف إلى الثبات في مكانها والبقاء في مكانها. وهي غير مناسبة للتطبيقات التي تهدف إلى أن تكون مرنة بانتظام.

PCBs الألومنيوم الهجين

في بناء IMS "الهجين" تتم معالجة "تجميع فرعي" لمادة غير حرارية بشكل مستقل ثم يتم ربطها بقاعدة الألمنيوم بالمواد الحرارية. البناء الأكثر شيوعًا هو تجميع فرعي ثنائي الطبقة أو رباعي الطبقات مصنوع من FR-4 التقليدي. إن ربط هذه الطبقة بقاعدة ألومنيوم مزودة بعوازل حرارية يمكن أن يساعد في تبديد الحرارة ، وتحسين الصلابة والعمل كدرع. تشمل المزايا الأخرى ما يلي:

● أقل تكلفة من بناء جميع المواد الموصلة حرارياً

● يوفر أداءً حراريًا متفوقًا على منتج FR-4 قياسي

● يمكن القضاء على المصارف الحرارة مكلفة وخطوات التجميع المرتبطة بها

● ﻳﻤﻜﻦ اﺳﺘﺨﺪاﻣﻪ ﻓﻲ ﺗﻄﺒﻴﻘﺎت RF ﺣﻴﺚ ﺗﺤﺘﺎج إﻟﻰ ﻃﺒﻘﺔ ﺳﻄﺤﻴﺔ ﻣﻦ PTFE ﻟﺨﺼﺎﺋﺼﻪ اﻟﺨﺎﺻﺔ ﺑﺎﻟﺨﺴﺎرة.

● اﺳﺗﺧدام ﻧواﻓذ اﻟﻣﮐوﻧﺎت ﻓﻲ اﻷﻟوﻣﻧﯾوم ﻻﺳﺗﯾﻌﺎب ﻣﮐوﻧﺎت ﻣن ﺧﻼل اﻟﺛﻘب يسمح ذلك للموصلات والكابلات بتمرير الوصلات عبر الركيزة بينما تقوم شريحة اللحام بإنشاء ختم بدون الحاجة إلى جوانات خاصة أو محولات أخرى مكلفة.

متعدد الكلور الألومنيوم متعدد الطبقات

شائعة في سوق امدادات الطاقة عالية الأداء ، مصنوعة متعددة الطبقات IMS ثنائي الفينيل متعدد الكلور من طبقات متعددة من عازلة الكهرباء موصلة حراريا. تحتوي هذه الإنشاءات على طبقة واحدة أو أكثر من الدوائر المدفونة في العوازل ، مع وجود فيزا عمياء تعمل إما في شكل فيرس حراري أو في إشارة إشارة. في حين أنها أكثر تكلفة وأقل كفاءة في نقل الحرارة كتصاميم مفردة ، فإنها توفر حلاً بسيطًا وفعالًا لتبديد الحرارة في تصميمات أكثر تعقيدًا.

من خلال PCBs الألومنيوم من خلال ثقب

في الإنشاءات الأكثر تعقيدا يمكن أن تشكل طبقة من الألومنيوم "الأساسية" من البناء الحراري متعدد الطبقات. يتم حفر الألومنيوم مسبقا ومليئة بالعوازل قبل التصفيح. يمكن تصفيح المواد الحرارية أو التجميعات الفرعية على جانبي الألومنيوم باستخدام مواد الربط الحراري. مرة واحدة مغلفة ، يتم الانتهاء من التجميع المكتمل مماثلة لثنائي الفينيل متعدد الكلور متعدد الطبقات التقليدية. يمر من خلال الثقوب خلال تمرير الموافقات في الألومنيوم للحفاظ على العزل الكهربائي. بدلا من ذلك ، يمكن أن يسمح النحاس الأساسي بالوصلات الكهربائية المباشرة وكذلك مع العزل من خلال الثقوب.
