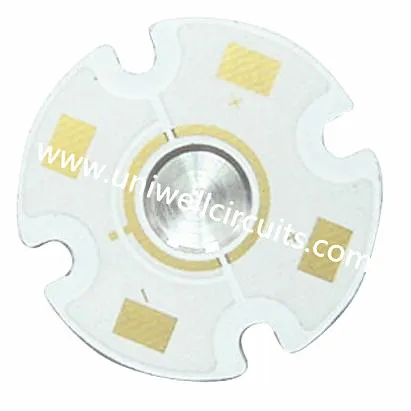

متعدد الالومنيوم قاعدة لوحة الدوائر المطبوعة
1. وصف المنتج
| متعدد الالومنيوم قاعدة لوحة الدوائر المطبوعة | طبقة: 4 طبقة |
المادة: FR4 | ثقب صغير: 0.2mm |
سمك: 1.6mm | عرض صغير / فضاء: 4mil / 4mil |
سمك النحاس: 1 أوقية | نقاط الاختبار: 3500 |
النهاية: ENIG | قناع اللحيم: LPI White |
وظيفة: الصمام ثنائي الفينيل متعدد الكلور |
الاستفادة من لوحة الدوائر المطبوعة قاعدة الألومنيوم
● تبديد الحرارة يتفوق بشكل كبير على التركيبات القياسية FR-4.
● العوازل المستخدمة عادة ما تكون 5 إلى 10 مرات كموصل حراري مثل زجاج الإيبوكسي التقليدي وعشر السماكة
● النقل الحراري بشكل أكثر فاعلية من PCB التقليدي الصارم.
● ﯾﻣﮐن اﺳﺗﺧدام أوزان اﻟﻧﺣﺎس اﻷﻗل ﻣﻣﺎ ﺗم اﻗﺗراﺣﮫ ﺑواﺳطﺔ اﻟرﺳوم اﻟﺑﯾﺎﻧﯾﺔ ﻟﻟﺣرارة
لقد أنتجت Uniwell ألواح دارات الألومنيوم المطبوعة (وتسمى أيضا PCBs قاعدة معدنية) لأكثر من عقد من الزمان ، وجميعها معتمدة من قبل ISO9001 ، ISO14001 ، TS16949 و UL.
2. الشهادات الدولية
الجودة العالية لمنتجاتنا مضمونة بشهادات دولية. لقد مرت لدينا العديد من الشهادات الدولية ويمكنك وضع ثقة كبيرة في منتجاتنا.
3. الألومنيوم الكلور
كل تصميم لوحة الدوائر المطبوعة والمرنة جامدة ومختلفة ، وتخصيصها لتلبية هدف المجلس. وينطبق الشيء نفسه على المادة الأساسية لثنائي الفينيل متعدد الكلور - الألياف الزجاجية هي مادة أساسية شائعة ، ولكن مركبات ثنائي الفينيل متعدد الكلور المستندة إلى الألومنيوم هي أيضا فعالة للغاية في العديد من التطبيقات. تتكون مركبات ثنائي الفينيل متعدد الكلور الألومنيوم من صفائح معدنية مكسوة بالنحاس توفر أداءً عاليًا ، بما في ذلك التوصيل الحراري الممتاز والعزل الكهربائي.
تعد Millennium Circuits Limited ، التي تقع في Harrisburg ، بنسلفانيا ، إحدى الشركات الرائدة في توفير مجموعة واسعة من لوحات الدوائر المطبوعة ، بما في ذلك المعادن الأساسية أو المعادن الأساسية PCB في صناعة السيارات والفضاء والمنتجات الاستهلاكية والصناعات الطبية. هنا نأخذ على استخدامات وفوائد مركبات ثنائي الفينيل متعدد الكلور المستندة إلى الألومنيوم. الحصول على الأسعار والوقت الرصاص
الألومنيوم ثنائي الفينيل متعدد الكلور هو عبارة عن لوحة معدنية وينقسم هيكلها إلى ثلاث طبقات:
تعرف ألواح دارات الألمنيوم المطبوعة أيضًا باسم ثنائي الفينيل متعدد الكلور المعدني ، وتتكون من صفائح معدنية مغطاة بطبقات دائرية من رقائق النحاس. وهي مصنوعة من صفائح السبائك التي هي مزيج من الألمنيوم والمغنيسيوم والسيملومين (Al-Mg-Si). توفر مركبات ثنائي الفينيل متعدد الكلور ألومينيوم عزلًا كهربائيًا ممتازًا ، وإمكانيات حرارية جيدة ، وأداءً عاليًا للقطع ، كما أنها تختلف عن غيرها من مركبات ثنائي الفينيل متعدد الكلور بعدة طرق مهمة.
تتكون الطبقة الأساسية من ركيزة سبائك الألومنيوم. يجعل استخدام الألومنيوم هذا النوع من ثنائي الفينيل متعدد الكلور خيارًا ممتازًا للتكنولوجيا من خلال الثقب ، التي تمت مناقشتها لاحقًا في هذه المقالة.
طبقة العزل الحراري هو عنصر حاسم الأهمية لثنائي الفينيل متعدد الكلور. يحتوي على بوليمر سيراميكي له خصائص لزوجة ممتازة ، مقاومة حرارية كبيرة ، ويدافع عن ثنائي الفينيل متعدد الكلور ضد الضغوط الحرارية والميكانيكية.
طبقة الدائرة يحتوي على رقائق النحاس المذكورة سابقا. عموما ، تستخدم الشركات المصنعة PCB رقائق النحاس التي تتراوح بين 1 إلى 10 أوقية.
الطبقة العازلة للعازل تمتص الحرارة كما يتدفق التيار خلال الدوائر. يتم نقله إلى طبقة الألومنيوم ، حيث يتم تشتيت الحرارة.
يؤدي تحقيق أعلى إنتاج للضوء إلى زيادة الحرارة. تعمل مركبات ثنائي الفينيل متعدد الكلور ذات المقاومة الحرارية المحسنة على إطالة عمر المنتج النهائي. سوف توفر لك الشركة المصنعة المؤهلة حماية فائقة وتخفيف الحرارة وموثوقية الجزء. في MCL ، نلتزم بمعايير عالية استثنائية تتطلبها مشاريعك.
نحب لعملائنا أن يكونوا على اطلاع قدر المستطاع على الأنواع المختلفة من المنتجات التي نقدمها في UNIWELLL. على الرغم من أن محولات الطاقة ومشاريع الإضاءة هي أكبر مستخدم لثنائي الفينيل متعدد الكلور القائم على المعادن ، إلا أن هناك العديد من الاستخدامات المختلفة. وتشكل الشركات المصنعة PCB LED غالبية لوحات الدوائر القائمة على المعادن ، ، قد تستفيد من مزايا مادة PCB الألومنيوم الأساسية. كل مورد ثنائي الفينيل متعدد الكلور الأساسية يجب أن يساعد عملائها على تقييم احتياجاتهم للتحكم الحراري والعزل الحراري. يتم استخدام الألومنيوم ثنائي الفينيل متعدد الكلور الأساسية عادة مع قناع لحام أبيض أو أسود و MCL لديه قناع أبيض محدد لتطبيقات LED.
التعليمات
س: كيف نحافظ على أسعارنا منخفضة؟
لدينا علاقات مع عدد كبير من الشركات المصنعة للوحة ويمكن العثور على أفضل مصدر لمركبات ثنائي الفينيل متعدد الكلور باستمرار حفظ التكلفة الخاصة بك ، وتلبية جدول التطوير الخاص بك ، والوفاء بالاحتياجات الخاصة بك أو الإنتاج الضخم.
س: ما هو اختبار NRE؟
اختبار NRE هو "حساب غير متكرر" لمرة واحدة للاختبار الكهربائي. هذه الرسوم اختيارية ولكن عند الدفع ، سيتم اختبار جميع لوحات الدوائر الكهربائية في كل مرة يتم فيها طلب رقم الجزء والمراجعة بدون رسوم إضافية.
س: متى تدفع رسوم NRE لأدوات لوحة الدوائر المطبوعة الخاصة بي؟
ستدفع فقط رسوم الأدوات إذا ذهبت مباشرة إلى الإنتاج (مواصفات مخصصة) دون أن تطلب من بروتو (المواصفات القياسية) كخطوة أولى. نحن لا نفرض أدوات Toolos for Protos (المواصفات القياسية) ولا نقوم أيضًا بشحن Tooling إذا تم إعادة تسمية proto (المواصفات القياسية) للإنتاج (المواصفات القياسية).
س: إذا لم يكن لديك سوى تغيير طفيف في تصميمي ، هل سنقوم بشحن أدوات NRE؟
عند إجراء أي تغيير على لوحة الدوائر المطبوعة الخاصة بك ، فإننا نقوم بتعيينها كأداة جديدة تمامًا. هذا يساعد على منع العمل الفني القديم أو برمجة باستخدام الحاسب الآلي. حتى التغيير الطفيف يتطلب نفس العملية مثل الملفات الجديدة ، لذا قد يتم تطبيق رسوم الأدوات. يرجى الاتصال مندوب مبيعات للحصول على التفاصيل.
س: إلى أي معايير القبول نبني؟
IPC A600 Class 2 من خلال IPC 6012 Class 3A
