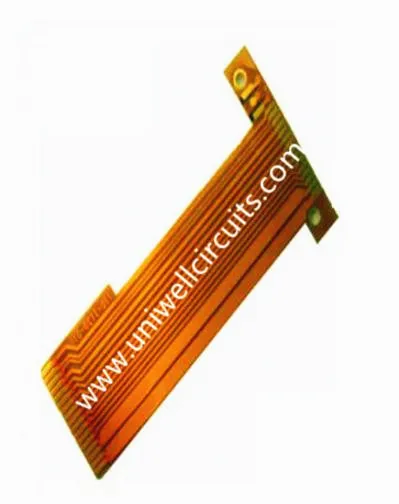

فليكس باور بانك PCB
1. وصف المنتج
المعايير الأساسية: هيكل المواد: لاصقة على الوجهين + انخفاض الغطاء الأصفر فيلم أصفر + (خط النحاس + الغراء + مواد عازلة عالية الكثافة بولي أميد + الغراء + خط النحاس) + انخفاض غطاء فيلم أصفر.
المقاومة: حرة في الانحناء والتواء.
ذكر: + / - 0.03 ملم
سمك: 0.15 ملم
تعزيز: الإيجابية والسلبية 0.15mm حديد التسليح.
عملية التصنيع: طلاء اللحام ، وطلاء الطلاء ، وطبقة تغطي ، ونوع الفيلم المغلفة ، المقاومة - لحام التدريع نوع.
المعالجة السطحية: الذهب (الذهب) 1 ~ 2 microinch.
الحد الأدنى لمسافة خط العرض / الخط: 0.06mm / 0.09mm.
التطبيق: قوة البنك
2. معلومات الشركة
تأسست Uniwell Circuits Co.، Ltd في شنتشن ، الصين في أبريل 2007. Uniwell Circuits هي شركة ذات تقنية عالية متخصصة في تصميم وتطوير وتصنيع وبيع ثنائي الفينيل متعدد الكلور ثنائي الأبعاد وبتعدد الطبقات (دوائر الدوائر المطبوعة) عالية الدقة على دوران سريع ، نموذج أولي ، وحدات تخزين متوسطة وكبيرة.
بصفتنا شركة PCB House في الصين ، فإننا نقدم مجموعة كاملة من خدمات تصنيع وتجميع ثنائي الفينيل متعدد الكلور بسعر أقل بكثير من الموردين من الدول الأخرى. يمكننا الحصول على تغطيتها من نموذج سريع ثنائي الفينيل متعدد الكلور بدوره ، تصنيع الكلور المخصصة للتجميع الإلكتروني ، كل ذلك مع ضمان جودة 100 ٪. ونحن نتطلع إلى إقامة شراكة طويلة الأجل في الصين.
3. تصنيع القدرة القدرة
القدرة النموذجية
مواد | FR4 ، CEM-3 ، المعادن الأساسية ، |
الهالوجين الحرة ، روجرز ، PTFE | |
ماكس. حجم مجلس التشطيب | 1500X610 ملم |
دقيقة. سماكة مجلس | 0.20 ملم |
ماكس. سماكة مجلس | 8.0 ملم |
دفن / مكفوفين عن طريق (غير متقاطع) | 0.1MM |
حصة جانبية | 16:01 |
دقيقة. حجم الحفر (ميكانيكية) | 0.20 ملم |
التسامح PTH / الضغط على ثقب مناسب / NPTH | +/- 0.0762 مم / +/- 0.05 مم / +/- 0.05 مم |
ماكس. عدد الطبقات | 40 |
ماكس. النحاس (الداخلي / الخارجي) | 6OZ / 10 OZ |
تحمل التسامح | +/- 2mil |
طبقة لطبقة التسجيل | +/- 3MIL |
دقيقة. خط العرض / الفضاء | 2.5 / 2.5mil |
الملعب بغا | 8mil |
المعالجة السطحية | HASL ، الرصاص HASL الحرة ، |
ENIG، Immersion silver / Tin، OSP |
القدرة على الإنتاج الضخم
مواد | FR4 (طبيعي أو عالي TG أو خالٍ من الهالوجين) |
CEM-3 آل مقرها | |
ماكس. حجم مجلس التشطيب | 540 × 620 ملم |
دقيقة. سماكة مجلس | 0.20 ملم |
ماكس. سماكة مجلس | 8.0 ملم |
دفن / مكفوفين عن طريق (غير متقاطع) | 0.2mm و |
حصة جانبية | 00:01 |
دقيقة. حجم الحفر (ميكانيكية) | 0.20 ملم |
التسامح PTH / الضغط على ثقب مناسب / NPTH | +/- 0.0762 مم & +/- 0.05 مم & +/- 0.05 مم |
ماكس. عدد الطبقات | 12 |
ماكس. سماكة النحاس | الطبقة الخارجية 3 OZ / الطبقة الخارجية 4OZ |
الهدف التسامح الحفر | +/- 2mil |
طبقة لطبقة التسجيل | +/- 3MIL |
دقيقة. خط العرض / الفضاء | 4 / 4mil |
الملعب بغا | 10mil |
المعالجة السطحية | HASL ، الرصاص HASL الحرة ، |
ENIG (+ G / F) ، الغمر الفضة / القصدير OSP ، قناع Peelable ، معجون الكربون |
4.Lead الوقت واللوجستيات
المهلة:
لدى Uniwell القدرة على تقديم خدمة سريعة الدوران ، طبقة مفردة ومزدوجة في 24 ساعة ، 4-6 طبقة في 48 ساعة.
طبقات | تغيير سريع في الاحداث | طلب عينة | النظام الشامل |
غير مرتبطة | 24 ساعة | 3 أيام عمل | 7 أيام عمل |
مزدوج | 24 ساعة | 4 أيام عمل | 7 أيام عمل |
4-6layer | 48 ساعة | 5-6working أيام | 10 أيام عمل |
8-12layer | 120hours | 7-9 أيام عمل | 15 يوم عمل |
يستند FR-4 ، استبعاد الوقت الرصاص المواد | |||
الخدمات اللوجستية
يمكننا أن نقدم فوب شنتشن ، فوب هونج كونج أو سيف في وجهة العميل
