فليكس باور بانك لوحة الدوائر المطبوعة
1. وصف المنتج
المعايير الأساسية: هيكل المواد: لاصقة على الوجهين + انخفاض الغطاء الأصفر فيلم أصفر + (خط النحاس + الغراء + مواد عازلة عالية الكثافة بولي أميد + الغراء + خط النحاس) + انخفاض غطاء فيلم أصفر.
المقاومة: حرة في الانحناء والتواء.
ذكر: + / - 0.03 ملم
سمك: 0.15 ملم
تعزيز: الإيجابية والسلبية 0.15mm حديد التسليح.
عملية التصنيع: طلاء اللحام ، وطلاء الطلاء ، وطبقة تغطي ، ونوع الفيلم المغلفة ، المقاومة - لحام التدريع نوع.
المعالجة السطحية: الذهب (الذهب) 1 ~ 2 microinch.
الحد الأدنى لمسافة خط العرض / الخط: 0.06mm / 0.09mm.
التطبيق: قوة البنك

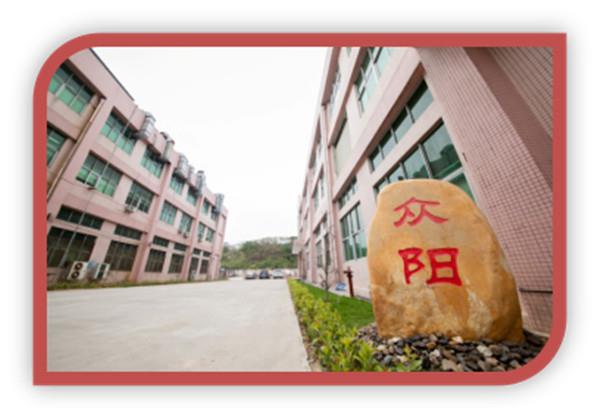

2. معلومات الشركة
تأسست Uniwell دوائر ، المحدودة ، في شنتشن ، الصين في أبريل ، 2007. Uniwell الدوائر هو التركيز على المشاريع ذات التقنية العالية في تصميم وتطوير وتصنيع وبيع ثنائي الفينيل متعدد الكلور ثنائي الأبعاد عالية الدقة ومتعدد الطبقات (الدائرة المطبوعة) الخاصة في دوران سريع ، نموذج أولي ، وحدات تخزين متوسطة وكبيرة.
بصفتنا شركة PCB House مقرها في الصين ، فإننا نوفر العديد من خدمات تخصيص PCB وخدمات التجميع بسعر أقل بكثير وبجودة موثوقة من الموردين من الدول الأخرى. يمكننا الحصول على تغطيتها من نموذج سريع ثنائي الفينيل متعدد الكلور بدوره ، تصنيع الكلور المخصصة للتجميع الإلكتروني ، كل ذلك مع ضمان جودة 100 ٪. ونحن نتطلع إلى إقامة شراكة طويلة الأجل في الصين.
3. تكنولوجيا تصنيع المصنع
تقنية النموذج الأولي
مواد | FR4 ، CEM-3 ، المعادن الأساسية ، |
الهالوجين الحرة ، روجرز ، PTFE | |
ماكس. حجم مجلس التشطيب | 1500X610 ملم |
دقيقة. سماكة مجلس | 0.20 ملم |
ماكس. سماكة مجلس | 8.0 ملم |
دفن / مكفوفين عن طريق (غير متقاطع) | 0.1MM |
حصة جانبية | 16:01 |
دقيقة. حجم الحفر (ميكانيكية) | 0.20 ملم |
التسامح PTH / الضغط على ثقب مناسب / NPTH | +/- 0.0762 مم / +/- 0.05 مم / +/- 0.05 مم |
ماكس. عدد الطبقات | 40 |
ماكس. النحاس (الداخلي / الخارجي) | 6OZ / 10 OZ |
تحمل التسامح | +/- 2mil |
طبقة لطبقة التسجيل | +/- 3MIL |
دقيقة. خط العرض / الفضاء | 2.5 / 2.5mil |
الملعب بغا | 8mil |
المعالجة السطحية | HASL ، الرصاص HASL الحرة ، |
ENIG، Immersion silver / Tin، OSP |
تكنولوجيا الإنتاج الضخم
مواد | FR4 (طبيعي أو عالي TG أو خالٍ من الهالوجين) |
CEM-3 آل مقرها | |
ماكس. حجم مجلس التشطيب | 540 × 620 ملم |
دقيقة. سماكة مجلس | 0.20 ملم |
ماكس. سماكة مجلس | 8.0 ملم |
دفن / مكفوفين عن طريق (غير متقاطع) | 0.2mm و |
حصة جانبية | 00:01 |
دقيقة. حجم الحفر (ميكانيكية) | 0.20 ملم |
التسامح PTH / الضغط على ثقب مناسب / NPTH | +/- 0.0762 مم & +/- 0.05 مم & +/- 0.05 مم |
ماكس. عدد الطبقات | 12 |
ماكس. سماكة النحاس | الطبقة الخارجية 3 OZ / الطبقة الخارجية 4OZ |
الهدف التسامح الحفر | +/- 2mil |
طبقة لطبقة التسجيل | +/- 3MIL |
دقيقة. خط العرض / الفضاء | 4 / 4mil |
الملعب بغا | 10mil |
المعالجة السطحية | HASL ، الرصاص HASL الحرة ، |
ENIG (+ G / F) ، الغمر الفضة / القصدير OSP ، قناع Peelable ، معجون الكربون |
4. الجودة assruance
الجودة هي دم شركة لتصنيع الإلكترونيات ، لذا تمت تغطية مراقبة الجودة خلال جميع مراحل عملية تصنيع الإلكترونيات. كمزود حلول EMS تخدم الصناعات من الفضاء الجوي والرعاية الطبية ، لا يمكن إهمال مراقبة الجودة. بالنسبة للتحكم في الجودة في العملية ، يجب أن يتم الانتهاء من كل مرحلة من عمليات التفتيش الصارمة وعندما يتم ملاحظة العيوب ، سيتم تنفيذ إعادة العمل أو التعديل على الفور. بالنسبة للتحكم في الجودة بعد المعالجة ، يعتمد ذلك على معدات الفحص المتقدمة ، مثل فحص الأشعة السينية بحيث يمكن كشف العيوب المخفية قبل التغليف والتوصيل. نحن تماما ISO9001: 2008 ، وشهادات UL بنفايات.
الوسم : فليكس قوة البنك المطبوعة لوحة الدوائر ، والصين ، والموردين ، والمصنعين ، ومصنع ، ورخيصة ، وتطويعه ، وانخفاض الأسعار ، والجودة العالية ، والاقتباس
